B3-12 Reihe
Max. Flussmenge
4 m³/h
- Anschlüsse
- 2x 3/4 Zoll & 2x 1/2 Zoll
- 4x 3/4 Zoll
- Platten
- 12–60
- Leistung
- 25–130 kW
Der passende Plattenwärmetauscher für Ihre Anlage
Für Wärmepumpen, Heizungsanlagen, Pufferspeicher, Brauchwasser, Fernwärme und Solarthermie
- Hohe Wärmeübertragung bei kompakter Bauform
- Geeignet für Wasser und Wasser-Glykol-Gemische
- Verschiedene Serien, Anschlüsse und Plattenanzahlen
- Schneller Versand direkt aus Deutschland
- Technische Unterstützung bei der Modellauswahl
Modellreihen im Überblick
Vergleichen Sie unsere Plattenwärmetauscher nach Flussmenge, Anschlussgröße und Leistungsbereich.

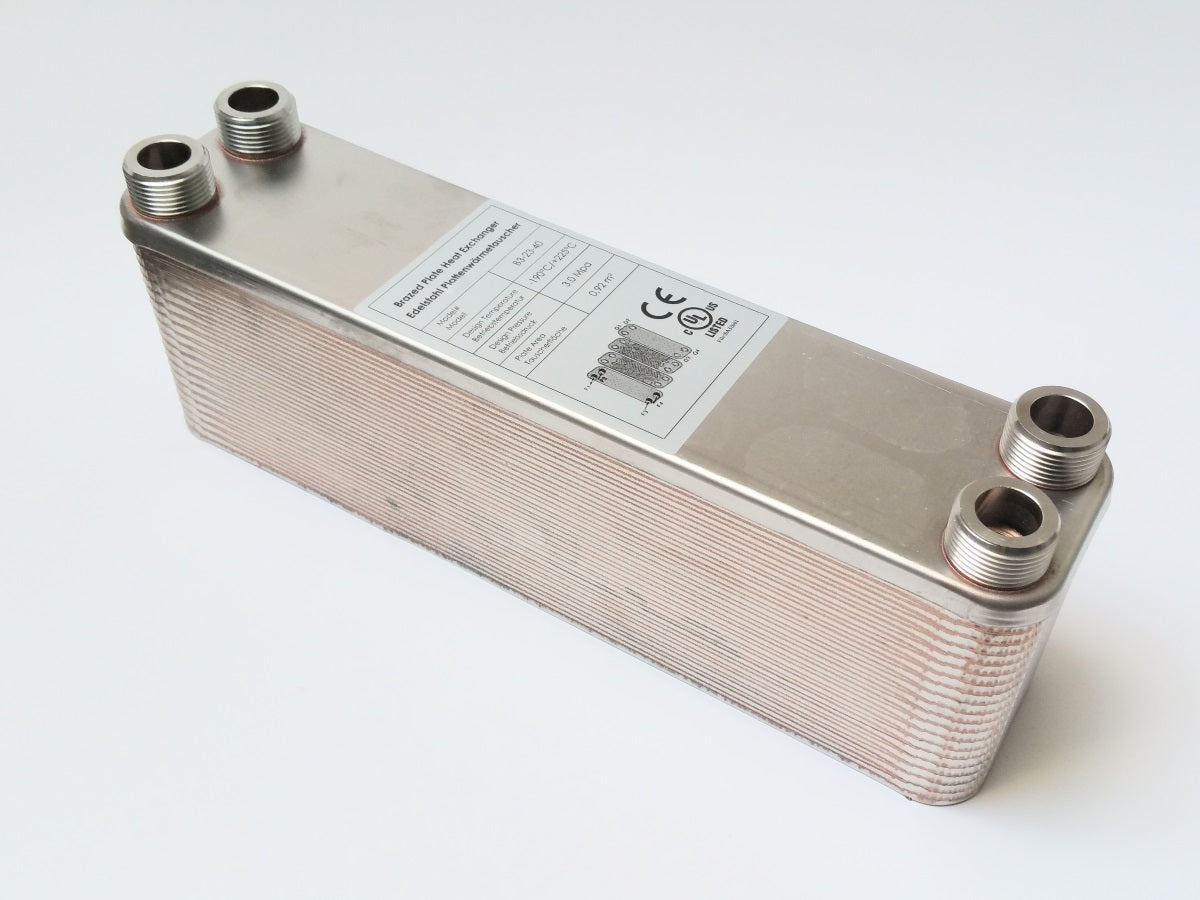

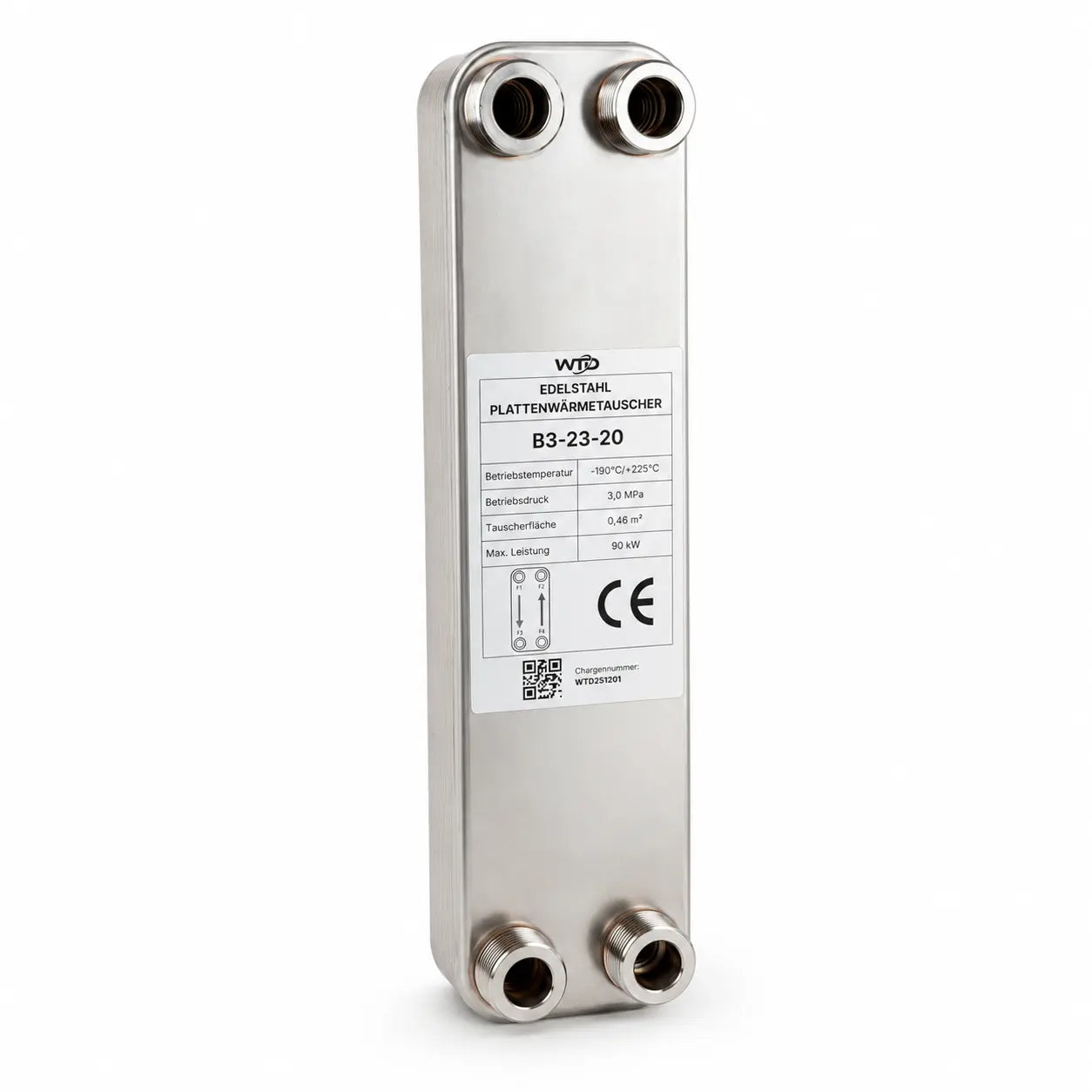

B3-23 Reihe
Max. Flussmenge
4 m³/h
- Anschlüsse
- 4x 3/4 Zoll
- Platten
- 20–50
- Leistung
- 90–225 kW

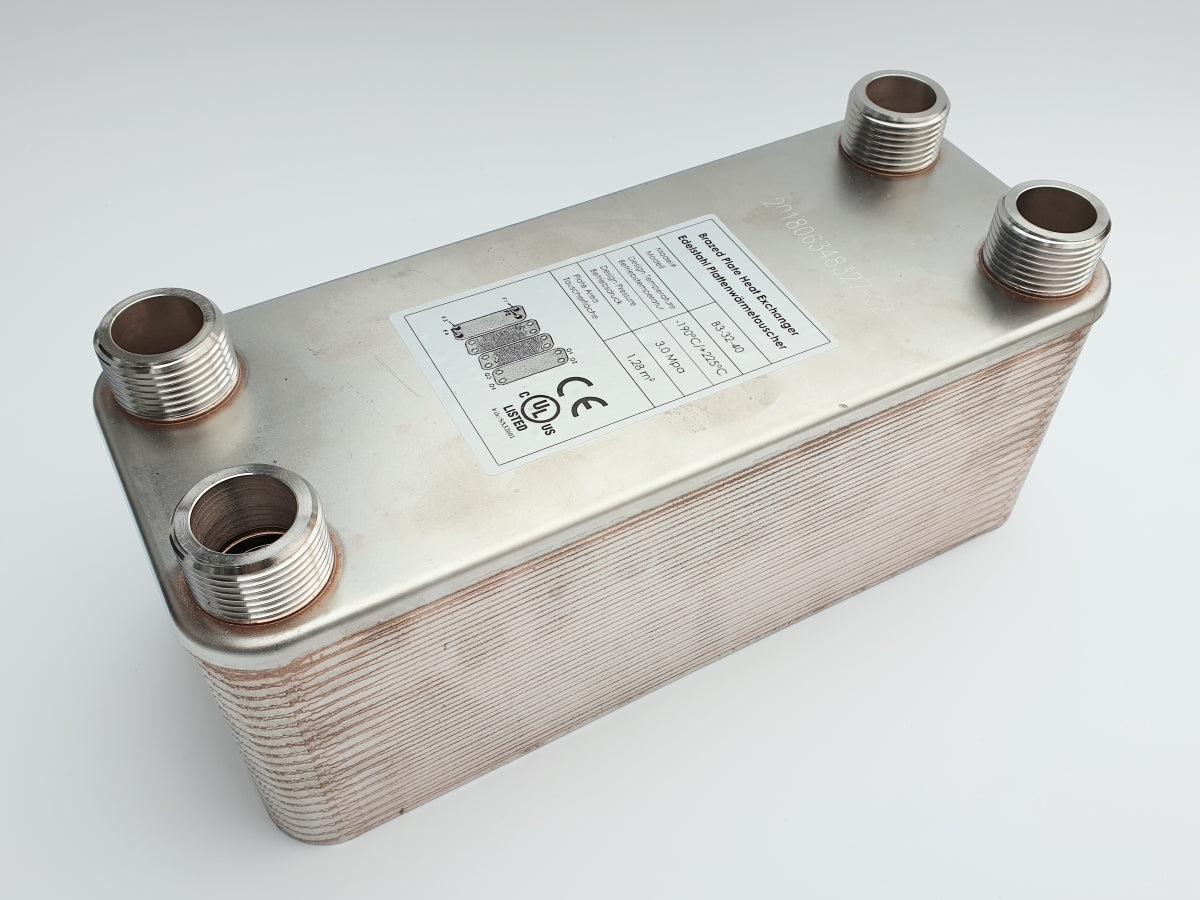

B3-32 Reihe
Max. Flussmenge
12 m³/h
- Anschlüsse
- 4x 1 Zoll
- Platten
- 20–50
- Leistung
- 125–285 kW
B3-60 Reihe
Max. Flussmenge
22 m³/h
- Anschlüsse
- 4x 1 1/2 Zoll
- Platten
- 20–50
- Leistung
- 150–300 kW
Nichts Passendes dabei?
Wir unterstützen Sie auch bei größeren Ausführungen, speziellen Anschlussgrößen und individuellen Anforderungen.
- Größere Wärmetauscher möglich
- Spezielle Anschlussgrößen
- Individuelle Lösungen auf Anfrage
Projekte & Sonderlösungen
Größere Mengen, Sondergrößen oder individuelle Anforderungen?
Nicht jede Anwendung lässt sich mit einem Standardmodell abdecken. Für höhere Leistungen, größere Stückzahlen und besondere technische Anforderungen können wir projektbezogen geeignete Wärmetauscher und Ausführungen prüfen und anbieten.
01
Größere Wärmetauscher
Für höhere Leistungen, größere Volumenströme oder Anforderungen außerhalb unseres Standardsortiments können projektabhängig größere Ausführungen geprüft und angeboten werden.
02
Größere Stückzahlen
Für Fachbetriebe, Planungsbüros, Anlagenbauer und gewerbliche Projekte können wir auch größere Stückzahlen und projektbezogene Bedarfe abwickeln.
03
Sonderanfertigungen
Bei besonderen technischen Anforderungen können abhängig vom Projekt spezielle Abmessungen, Anschlüsse oder Ausführungen geprüft werden.
Anwendungsgebiete
Plattenwärmetauscher kommen in zahlreichen Heizungs-, Kühl- und Versorgungssystemen zum Einsatz.
Wärmepumpen
Plattenwärmetauscher werden häufig zur hydraulischen Trennung zwischen Wärmepumpe und Heizsystem eingesetzt. Entscheidend ist dabei eine effiziente Wärmeübertragung bei geringer Temperaturdifferenz.
Systemtrennung
Zur Trennung unterschiedlicher Wasserkreisläufe, Medien oder Druckbereiche kann ein Plattenwärmetauscher als zuverlässiger Systemtrenner eingesetzt werden.
Heizung & Heizungsanlagen
In Heizungsanlagen übernehmen Plattenwärmetauscher die Wärmeübertragung zwischen getrennten Heizkreisen, Pufferspeichern und verschiedenen Wärmeverbrauchern.
Fernwärme
Plattenwärmetauscher ermöglichen die Wärmeübergabe zwischen Fernwärmenetz und gebäudeinternem Heizkreis und sorgen dabei für eine sichere hydraulische Trennung.
Kühlung & passive Kühlung
Auch in Kühlkreisläufen und bei passiver Kühlung werden Plattenwärmetauscher zur effizienten Wärmeübertragung und zur Trennung verschiedener Medien eingesetzt.
Brauch- & Trinkwassererwärmung
Für die indirekte Erwärmung von Brauch- und Trinkwasser ermöglichen Plattenwärmetauscher eine effiziente Wärmeübertragung zwischen getrennten Kreisläufen.
So finden Sie das passende Modell
Für die Auswahl des passenden Plattenwärmetauschers sind einige grundlegende Angaben wichtig. Mit diesen Punkten können Sie die geeignete Baureihe und Größe bereits gut eingrenzen.
01
Anwendung bestimmen
Wofür soll der Wärmetauscher eingesetzt werden? Zum Beispiel für Wärmepumpe, Fernwärme, Fußbodenheizung oder Systemtrennung.
02
Leistung kennen
Wie viel Wärme soll übertragen werden? Die benötigte Leistung hilft dabei, die passende Baugröße einzugrenzen.
03
Temperaturen prüfen
Welche Temperaturen liegen auf beiden Seiten an? Kleine Temperaturunterschiede erfordern in der Regel mehr Wärmeübertragungsfläche.
04
Medium berücksichtigen
Wasser oder Wasser-Glykol? Das verwendete Medium beeinflusst die Auslegung des Wärmetauschers.
05
Volumenstrom & Anschluss
Wie viel Flüssigkeit fließt durch das System und welche Anschlussgröße wird benötigt?
06
Modell auswählen
Aus diesen Angaben lassen sich passende Baureihe und Plattenanzahl bestimmen.
Diese Angaben benötigen wir für die Auslegung
Anwendung
Wärmeleistung in kW
Primärseite: Vorlauf / Rücklauf
Sekundärseite: Vorlauf / Rücklauf
Medium
Volumenstrom
Zulässiger Druckverlust
Anschlussgröße
Modellvergleich
Vergleichen Sie unsere Modellreihen anhand der wichtigsten technischen Daten. Die passende Baureihe richtet sich unter anderem nach benötigter Leistung, Volumenstrom, Abmessungen und Anschlussgröße.
Seitlich wischen für weitere technische Daten →
| Serie | Modell | Platten | Max. Flussmenge (m³/h) | Leistung max. (kW) | Maße L×B×H (mm) | Anschlüsse | Wirksame Oberfläche (m²) |
|---|---|---|---|---|---|---|---|

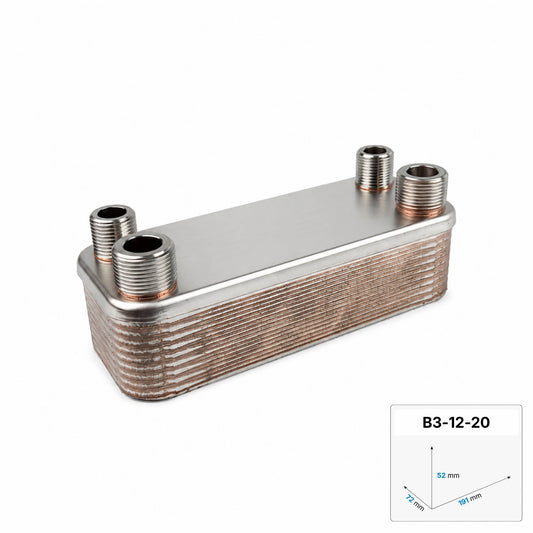

| B3-12 | B3-12-12 | 12 | 4 | 25 | 191×73×34 | 2×½" & 2×¾" oder 4×¾" | 0,114 |

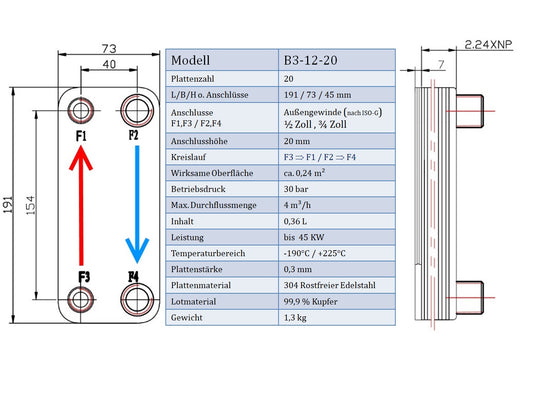

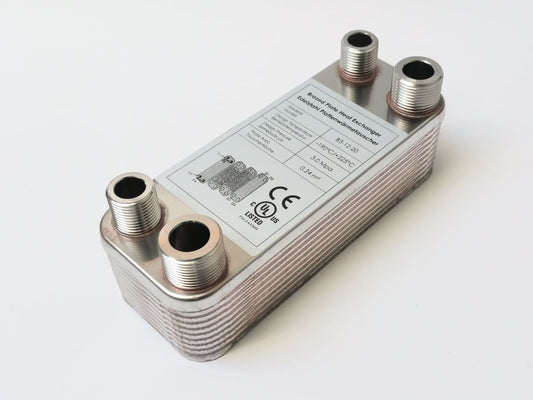

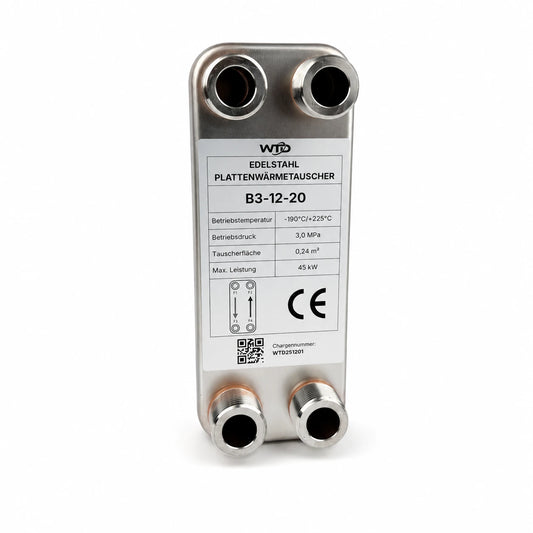

| B3-12-20 | 20 | 4 | 45 | 191×73×52 | 2×½" & 2×¾" oder 4×¾" | 0,24 | |
| B3-12-30 | 30 | 4 | 65 | 191×73×67 | 2×½" & 2×¾" oder 4×¾" | 0,36 | |
| B3-12-40 | 40 | 4 | 80 | 191×73×97 | 2×½" & 2×¾" oder 4×¾" | 0,48 | |

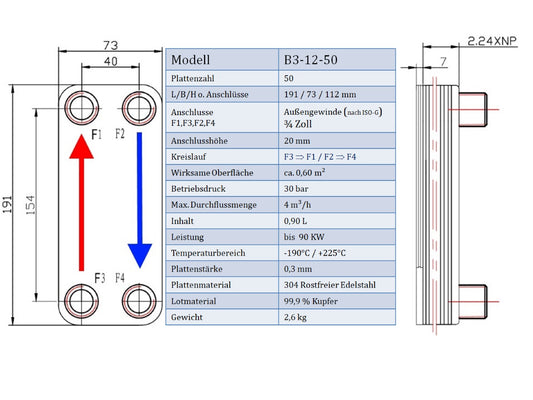

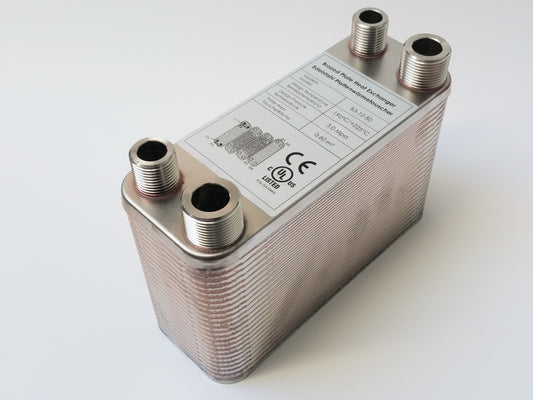

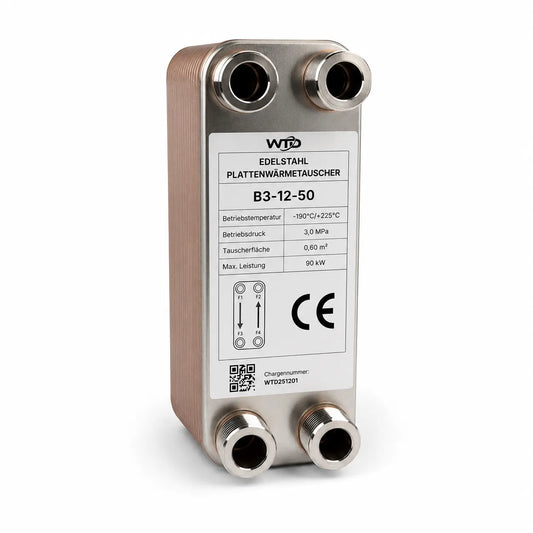

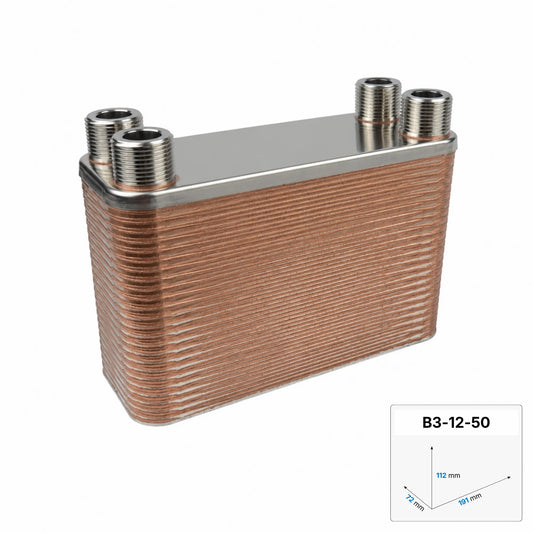

| B3-12-50 | 50 | 4 | 90 | 191×73×112 | 2×½" & 2×¾" oder 4×¾" | 0,60 | |
| B3-12-60 | 60 | 4 | 130 | 191×73×127 | 2×½" & 2×¾" oder 4×¾" | 0,80 | |
| B3-23 | B3-23-20 | 20 | 4 | 90 | 315×73×52 | 4×¾" | 0,46 |
| B3-23-30 | 30 | 4 | 135 | 315×73×74 | 4×¾" | 0,69 | |

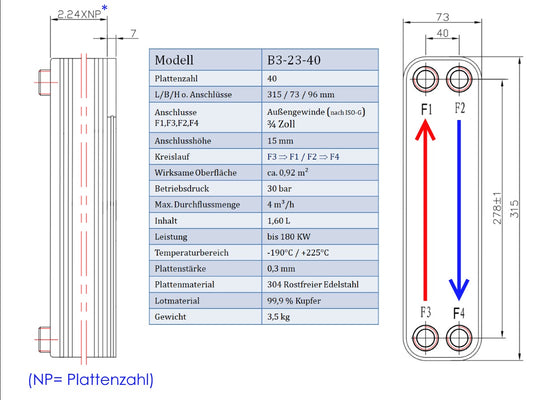

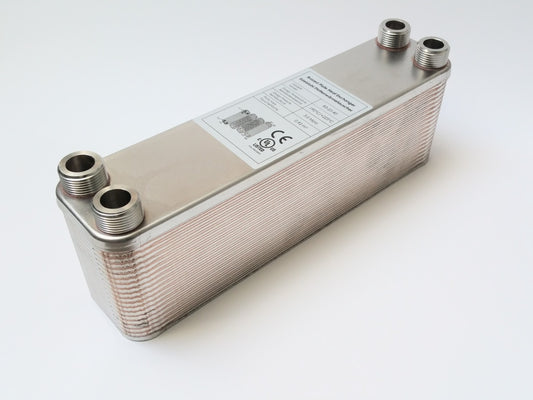

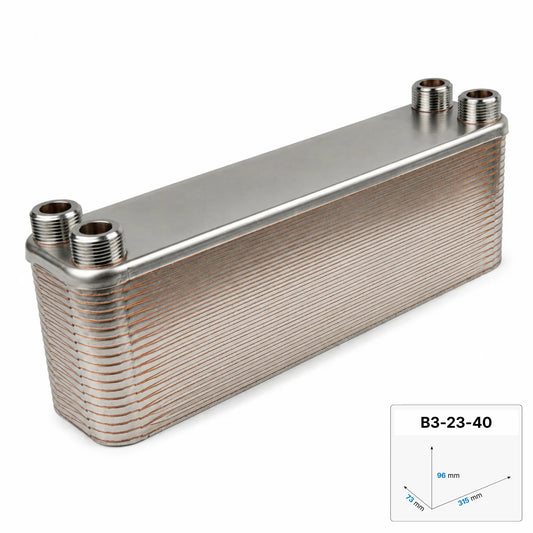

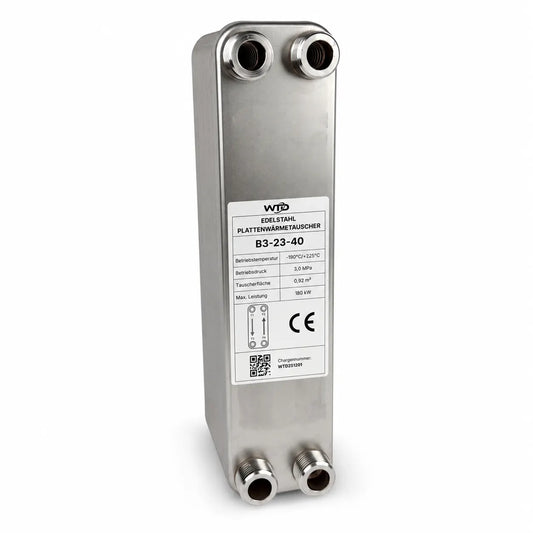

| B3-23-40 | 40 | 4 | 180 | 315×73×96 | 4×¾" | 0,92 | |
| B3-23-50 | 50 | 4 | 225 | 315×73×119 | 4×¾" | 1,15 | |
| B3-16 | B3-16-32 | 32 | 8 | 120 | 220×90×97 | 4×1" | 0,512 |

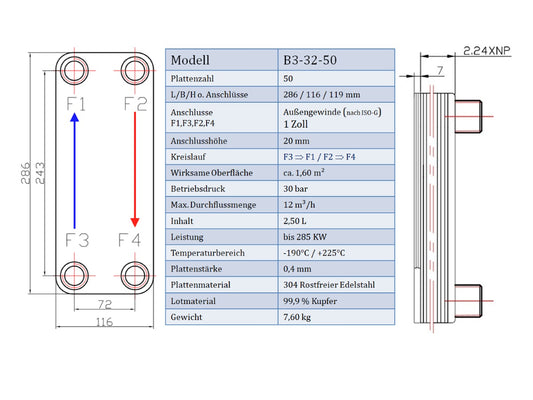

| B3-32 | B3-32-20 | 20 | 12 | 125 | 286×116×52 | 4×1" | 0,64 |
| B3-32-30 | 30 | 12 | 175 | 286×116×74 | 4×1" | 0,96 | |
| B3-32-40 | 40 | 12 | 230 | 286×116×97 | 4×1" | 1,28 | |

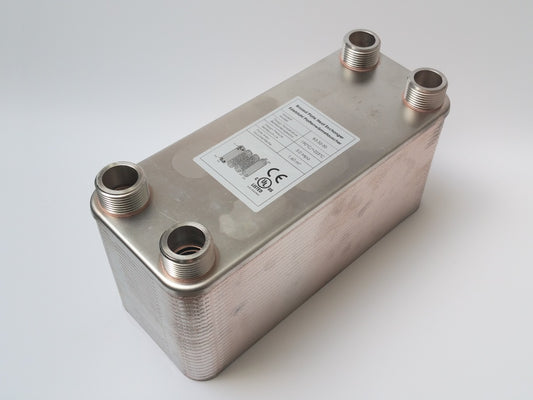

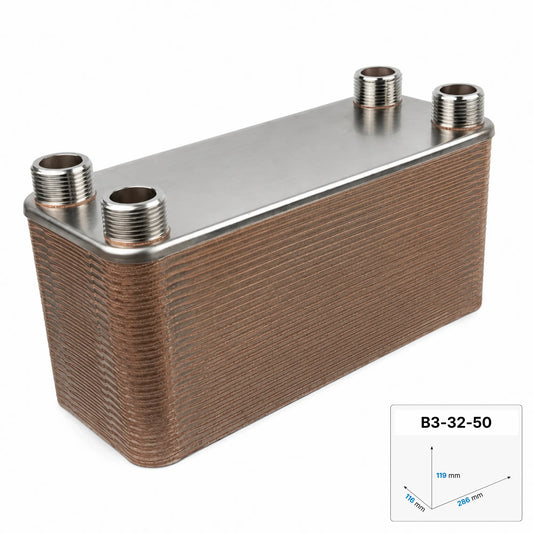

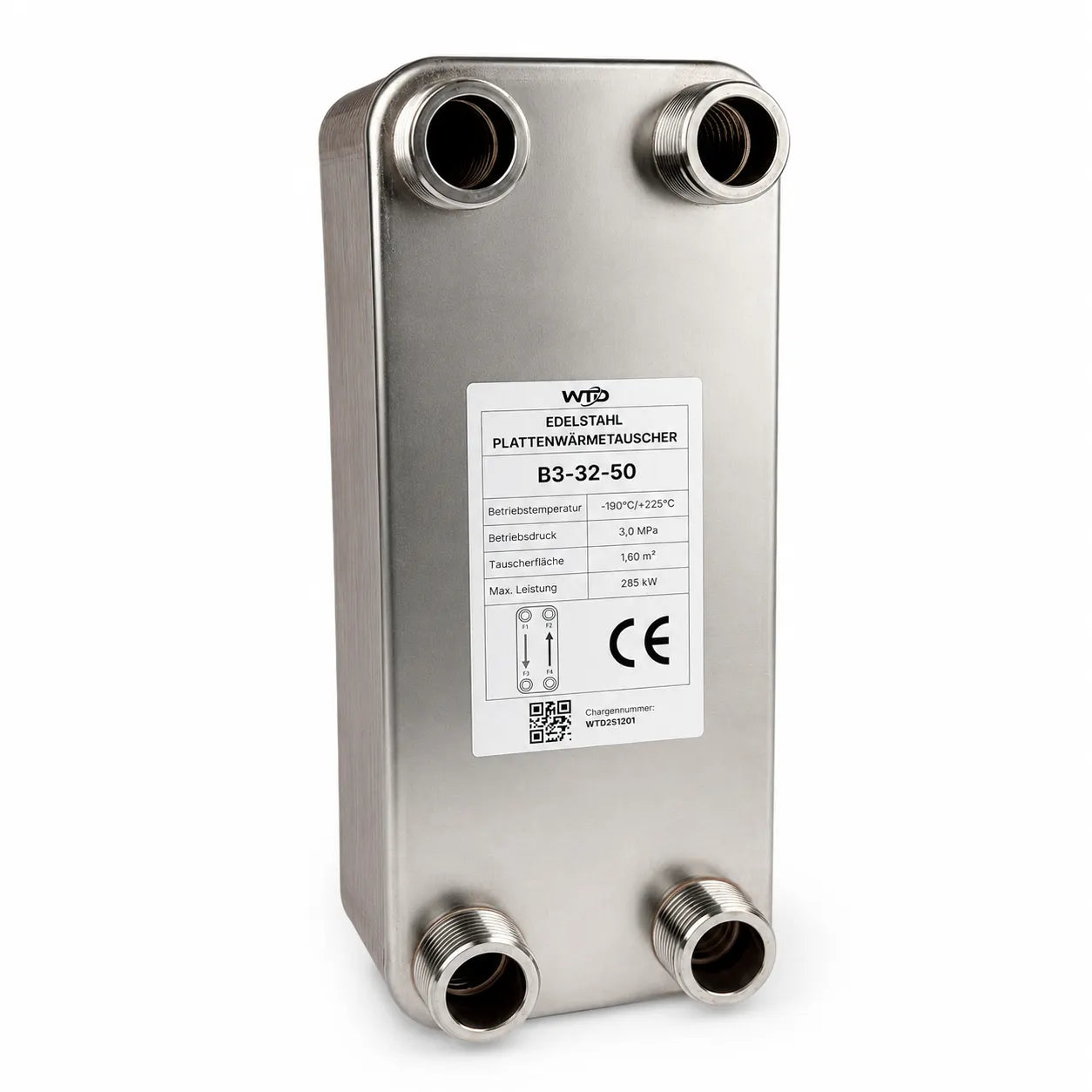

| B3-32-50 | 50 | 12 | 285 | 286×116×119 | 4×1" | 1,60 | |
| B3-60 | B3-60-20 | 20 | 22 | 150 | 529×124×60 | 4×1½" | 1,2 |
| B3-60-30 | 30 | 22 | 200 | 529×124×80 | 4×1½" | 1,8 | |
| B3-60-50 | 50 | 22 | 300 | 529×124×130 | 4×1½" | 3,0 |
Warum
-
Depot?
Seit 2007 verkaufen wir Plattenwärmetauscher online. Unser Fokus liegt auf zuverlässiger Abwicklung, direkter Verfügbarkeit und einer fachlich fundierten Produktauswahl.
Seit 2007
im Onlinehandel
2.000+
eBay-Bewertungen
99,9 %
positiv bewertet
2–3 Werktage
Versand lagernder Artikel
Passende Isolierschalen für Ihren Wärmetauscher
Passgenaue Isolierschalen reduzieren Wärmeverluste und schützen den Wärmetauscher.
Effizienzsteigerung
Reduziert Wärmeverluste
Temperaturbeständig bis 130 °C
Schutz vor Kondensation und Korrosion
Erfahrungen unserer Kunden
Kunden berichten über den Einsatz unserer Plattenwärmetauscher in Wärmepumpen-, Heizungs- und Warmwassersystemen.
★★★★★
„Super Wärmeübertrager, habe ihn an meine Wärmepumpe in den Heizkreis zum Brauchwasserspeicher integriert. Der Speicher ist in sehr kurzer Zeit geladen. Qualität top, kann ich nur empfehlen.“
B3-12-40
★★★★★
„Sehr wertiges Teil. Kompakt und stabil. Funktioniert einwandfrei als Trenner zwischen Wärmepumpe und Heizkessel.“
B3-32-20
★★★★★
„Super Wärmetauscher, läuft einwandfrei. Qualität passt, Wärmeübertragung top. Klare Empfehlung.“
B3-12-50
5.000+ Zufriedene Kunden
Alle Kundenbewertungen ansehen →
Häufig gestellte Fragen
Antworten auf häufige Fragen zur Auswahl, Auslegung und Verwendung unserer Plattenwärmetauscher.
Welcher Plattenwärmetauscher passt zu meiner Wärmepumpe?
Das hängt unter anderem von der Leistung der Wärmepumpe, den Temperaturen auf Primär- und Sekundärseite, dem Volumenstrom und dem verwendeten Medium ab. Wenn Sie uns Ihre vorhandenen Anlagendaten senden, unterstützen wir Sie bei der Auswahl des passenden Modells.
Wie finde ich den richtigen Plattenwärmetauscher für meine Anwendung?
Für die Auswahl sind vor allem Anwendung, benötigte Leistung, Temperaturen auf beiden Seiten, Medium, Volumenstrom und Anschlussgröße entscheidend. Anhand dieser Angaben lassen sich die passende Baureihe und anschließend die erforderliche Plattenanzahl bestimmen.
Wie viele Platten benötige ich?
Die benötigte Plattenanzahl lässt sich nicht allein anhand der Leistung bestimmen. Auch Temperaturen, Volumenströme und das verwendete Medium beeinflussen die erforderliche Wärmeübertragungsfläche. Deshalb sollte die Plattenanzahl immer passend zur jeweiligen Anwendung gewählt werden.
Welche Angaben werden für die Auslegung benötigt?
Hilfreich sind insbesondere Anwendung, Leistung in kW, Vorlauf- und Rücklauftemperaturen auf Primär- und Sekundärseite, Medium, Glykolanteil, Volumenstrom, zulässiger Druckverlust, Anschlussgröße und Betriebsdruck. Nicht alle Angaben bekannt? Senden Sie uns einfach die vorhandenen Daten.
Kann ich einen vorhandenen Plattenwärmetauscher ersetzen?
In vielen Fällen ja. Am einfachsten ist die Auswahl, wenn Modellbezeichnung, Anschlussgröße und Abmessungen des vorhandenen Wärmetauschers bekannt sind. Auch ein Foto des Typenschilds beziehungsweise die vorhandenen technischen Daten können bei der Auswahl eines passenden Ersatzmodells helfen.
Welche Isolierschale passt zu meinem Wärmetauscher?
Die Isolierschalen sind den jeweiligen Wärmetauscher-Baureihen zugeordnet. Auf den Produktseiten finden Sie die passende Isolierschale für das jeweilige Modell, sodass Wärmetauscher und Isolierung einfach miteinander kombiniert werden können.
Sind die Plattenwärmetauscher für Salzwasser geeignet?

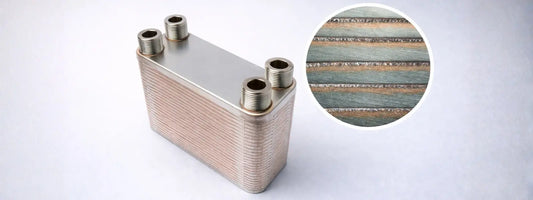

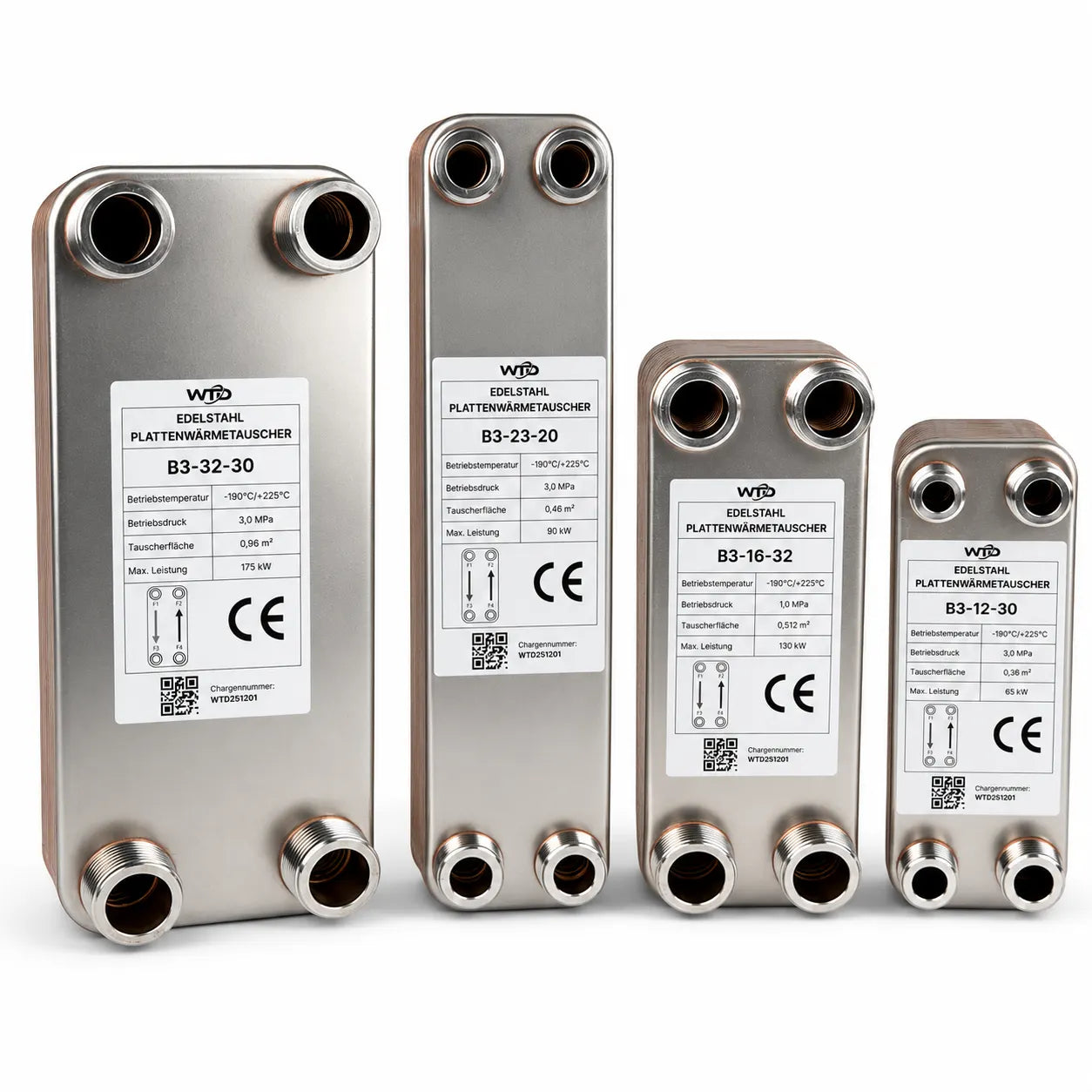

Unsere kupfergelöteten Edelstahl-Plattenwärmetauscher sind nicht für Salzwasseranwendungen vorgesehen. Für Salzwasser werden in der Regel speziell dafür geeignete Werkstoffe und Bauarten benötigt.
