B3-12 Reihe
Max. Flussmenge
4 m³/h
- Anschlüsse
- 2x 3/4 Zoll & 2x 1/2 Zoll
- 4x 3/4 Zoll
- Platten
- 12–60
- Leistung
- 25–130 kW
Plattenwärmetauscher im Vergleich
Ob technische Auslegung, größere Stückzahlen oder eine individuelle Lösung – senden Sie uns die wichtigsten Eckdaten zu Ihrem Vorhaben. Wir prüfen Ihre Anfrage und melden uns persönlich bei Ihnen.
Unsere Baureihen im Überlick
Vom kompakten Wärmetauscher bis zur leistungsstarken Ausführung: Entdecken Sie die Unterschiede unserer fünf Baureihen.
B3-23 Reihe
Max. Flussmenge
4 m³/h
- Anschlüsse
- 4x 3/4 Zoll
- Platten
- 20–50
- Leistung
- 90–225 kW
B3-32 Reihe
Max. Flussmenge
12 m³/h
- Anschlüsse
- 4x 1 Zoll
- Platten
- 20–50
- Leistung
- 125–285 kW
B3-60 Reihe
Max. Flussmenge
22 m³/h
- Anschlüsse
- 4x 1 1/2 Zoll
- Platten
- 20–50
- Leistung
- 150–300 kW
Alle Plattenwärmetauscher im direkten Vergleich
Vergleichen Sie die verfügbaren Modelle anhand ihrer wichtigsten technischen Eigenschaften. Wählen Sie ein Modell aus, um die vollständigen Produktinformationen und Varianten einzusehen.
Seitlich wischen für weitere technische Daten →
| Serie | Modell | Platten | Max. Flussmenge (m³/h) | Leistung max. (kW) | Maße L×B×H (mm) | Anschlüsse | Wirksame Oberfläche (m²) |
|---|---|---|---|---|---|---|---|
| B3-12 | B3-12-12 | 12 | 4 | 25 | 191×73×34 | 2×½" & 2×¾" oder 4×¾" | 0,114 |
| B3-12-20 | 20 | 4 | 45 | 191×73×52 | 2×½" & 2×¾" oder 4×¾" | 0,24 | |
| B3-12-30 | 30 | 4 | 65 | 191×73×67 | 2×½" & 2×¾" oder 4×¾" | 0,36 | |
| B3-12-40 | 40 | 4 | 80 | 191×73×97 | 2×½" & 2×¾" oder 4×¾" | 0,48 | |
| B3-12-50 | 50 | 4 | 90 | 191×73×112 | 2×½" & 2×¾" oder 4×¾" | 0,60 | |
| B3-12-60 | 60 | 4 | 130 | 191×73×127 | 2×½" & 2×¾" oder 4×¾" | 0,80 | |
| B3-23 | B3-23-20 | 20 | 4 | 90 | 315×73×52 | 4×¾" | 0,46 |
| B3-23-30 | 30 | 4 | 135 | 315×73×74 | 4×¾" | 0,69 | |
| B3-23-40 | 40 | 4 | 180 | 315×73×96 | 4×¾" | 0,92 | |
| B3-23-50 | 50 | 4 | 225 | 315×73×119 | 4×¾" | 1,15 | |
| B3-16 | B3-16-32 | 32 | 8 | 120 | 220×90×97 | 4×1" | 0,512 |
| B3-32 | B3-32-20 | 20 | 12 | 125 | 286×116×52 | 4×1" | 0,64 |
| B3-32-30 | 30 | 12 | 175 | 286×116×74 | 4×1" | 0,96 | |
| B3-32-40 | 40 | 12 | 230 | 286×116×97 | 4×1" | 1,28 | |
| B3-32-50 | 50 | 12 | 285 | 286×116×119 | 4×1" | 1,60 | |
| B3-60 | B3-60-20 | 20 | 22 | 150 | 529×124×60 | 4×1½" | 1,2 |
| B3-60-30 | 30 | 22 | 200 | 529×124×80 | 4×1½" | 1,8 | |
| B3-60-50 | 50 | 22 | 300 | 529×124×130 | 4×1½" | 3,0 |
Wissen
Worauf kommt es beim Vergleich an?
Diese technischen Werte sind entscheidend für die Auswahl des passenden Plattenwärmetauschers.
Wärmeleistung
Welche Wärmemenge muss unter den tatsächlichen Betriebsbedingungen übertragen werden?
Volumenstrom
Welche Durchflussmenge steht auf Primär- und Sekundärseite zur Verfügung?
Anschlussgröße
Welche Anschlüsse passen zur vorhandenen Installation und zum benötigten Durchfluss?
Tauscherfläche
Welche wirksame Oberfläche steht für die Wärmeübertragung zur Verfügung?
Persönliche Beratung
Sie kennen Ihre Betriebsdaten, aber nicht das passende Modell?
Nutzen Sie unseren Wärmetauscher-Rechner für eine erste Orientierung oder senden Sie uns Ihre technischen Anforderungen. Wir unterstützen Sie bei der Auswahl eines geeigneten Modells.
Wir finden die passende Lösung – auch für spezielle Anforderungen.
Häufige Fragen zum Plattenwärmetauscher-Vergleich
Welche Baureihe ist für meine Anwendung geeignet?
Die passende Baureihe hängt von der benötigten Wärmeleistung, den Vor- und Rücklauftemperaturen, den Volumenströmen und der verfügbaren Einbausituation ab. Auch die gewünschte Anschlussgröße und der zulässige Druckverlust spielen bei der Auswahl eine wichtige Rolle.
Unsere Baureihen B3-12, B3-16, B3-23, B3-32 und B3-60 decken unterschiedliche Leistungs- und Durchflussbereiche ab. Während kompakte Baureihen für Anwendungen mit geringerem Platzbedarf infrage kommen, ermöglichen größere Ausführungen höhere Volumenströme und größere Wärmeübertragungsflächen.
Eine erste Orientierung bietet Ihnen unser Plattenwärmetauscher-Sortiment. Für eine genauere Auswahl können Sie auch unseren Wärmetauscher-Rechner nutzen oder eine technische Auslegung anfragen.
Was unterscheidet die Baureihen B3-12, B3-16, B3-23, B3-32 und B3-60?
Unsere fünf Baureihen unterscheiden sich insbesondere hinsichtlich ihrer Abmessungen, Anschlussgrößen, maximalen Durchflussmengen und verfügbaren Plattenanzahlen.
Die B3-12 ist eine kompakte Baureihe für kleinere bis mittlere Anforderungen. Die B3-16 und B3-23 bieten weitere Möglichkeiten hinsichtlich Baugröße, Anschlussausführung und Wärmeübertragungsfläche. Die B3-32 und B3-60 sind für höhere Volumenströme und größere Wärmeleistungen ausgelegt.
Innerhalb jeder Baureihe stehen unterschiedliche Modelle zur Verfügung, die sich unter anderem in der Plattenanzahl und wirksamen Tauscherfläche unterscheiden.
Wichtig: Die passende Baureihe sollte nicht ausschließlich anhand einer maximalen Leistungsangabe ausgewählt werden. Entscheidend sind die tatsächlichen Betriebsbedingungen Ihrer Anlage.
Bedeutet eine größere Tauscherfläche automatisch eine höhere Wärmeleistung?
Eine größere wirksame Tauscherfläche ermöglicht grundsätzlich die Übertragung größerer Wärmemengen beziehungsweise geringerer Temperaturdifferenzen unter geeigneten Betriebsbedingungen. Sie führt jedoch nicht automatisch zu einer höheren Wärmeleistung in jeder Anwendung.
Die tatsächlich übertragbare Leistung hängt insbesondere von den Temperaturen, den Volumenströmen, den eingesetzten Medien und der Konstruktion des Wärmetauschers ab.
Beispielsweise kann ein Wärmetauscher mit größerer Oberfläche bei einem kleinen Temperaturunterschied erforderlich sein, obwohl die benötigte Wärmeleistung vergleichsweise gering ist.
Für eine zuverlässige Auswahl sollten deshalb immer die tatsächlichen Betriebsdaten berücksichtigt werden.
Tipp: Vergleichen Sie die wirksame Oberfläche unserer Modelle in der technischen Vergleichstabelle und nutzen Sie bei Unsicherheit unseren Wärmetauscher-Rechner.
Wie viele Platten benötigt mein Wärmetauscher?
Die Plattenanzahl bestimmt maßgeblich die wirksame Tauscherfläche. Je mehr Platten ein Wärmetauscher innerhalb derselben Baureihe besitzt, desto größer ist seine Wärmeübertragungsfläche.
Eine größere Tauscherfläche ermöglicht eine höhere Wärmeübertragung oder geringere Temperaturdifferenzen zwischen den Kreisläufen.
Die benötigte Plattenanzahl hängt von der Wärmeleistung, den Temperaturen, den Volumenströmen und den eingesetzten Medien ab.
Sie sind unsicher? Nutzen Sie unseren Wärmetauscher-Rechner oder fragen Sie eine individuelle Auslegung an.
Welche Rolle spielt die Anschlussgröße?
Die Anschlussgröße bestimmt, wie der Plattenwärmetauscher in die vorhandene Rohrinstallation eingebunden werden kann. Bei höheren Volumenströmen sind größere Anschlussquerschnitte häufig sinnvoll, um unnötige Druckverluste zu vermeiden.
Unsere Baureihen bieten unterschiedliche Anschlussgrößen. Die B3-12 Reihe ist beispielsweise auch mit verschiedenen Anschlusskombinationen erhältlich.
Wichtig: Neben der Anschlussgröße sollten immer auch der benötigte Volumenstrom und der zulässige Druckverlust berücksichtigt werden.
Kann ich einen Plattenwärmetauscher auch für eine Wärmepumpe verwenden?
Ja, kupfergelötete Plattenwärmetauscher eignen sich bei passenden Betriebsbedingungen auch zur Wärmeübertragung und Systemtrennung in Wärmepumpenanlagen.
Da Wärmepumpen häufig mit niedrigen Vorlauftemperaturen arbeiten, ist eine ausreichend große Tauscherfläche besonders wichtig. Sie ermöglicht eine geringe Temperaturdifferenz zwischen Primär- und Sekundärseite und kann dadurch zu einem effizienten Betrieb der Anlage beitragen.
Sie planen eine Systemtrennung für Ihre Wärmepumpe? Senden Sie uns Ihre Betriebsdaten für eine individuelle Auslegung.
Plattenwärmetauscher
Plattenwärmetauscher sind kompakte und effiziente Lösungen zur Wärmeübertragung zwischen zwei Flüssigkeiten. Durch ihr geschichtetes Design ermöglichen sie eine besonders große Wärmeübertragungsfläche auf kleinem Raum. In unserem Sortiment findest du langlebige Modelle für unterschiedlichste Einsatzbereiche – von Heizung und Kühlung bis zur Solarthermie.
Edelstahl Plattenwärmetauscher
Unsere Edelstahl Plattenwärmetauscher bestehen aus hochwertigem 304 Edelstahl – korrosionsbeständig, robust und perfekt für den dauerhaften Einsatz geeignet. Egal ob in der Hausinstallation, im Heizsystem oder in der industriellen Anwendung: Edelstahl sorgt für maximale Sicherheit und Langlebigkeit.
Kupfergelötete Plattenwärmetauscher
Kupfergelötete Plattenwärmetauscher verbinden die Vorteile kompakter Bauweise mit hervorragender Wärmeleitfähigkeit. Die Kupferverbindung sorgt für zuverlässige Dichtheit und maximale Energieeffizienz – ideal für Heizungsanlagen, Wärmepumpen oder Blockheizkraftwerke.

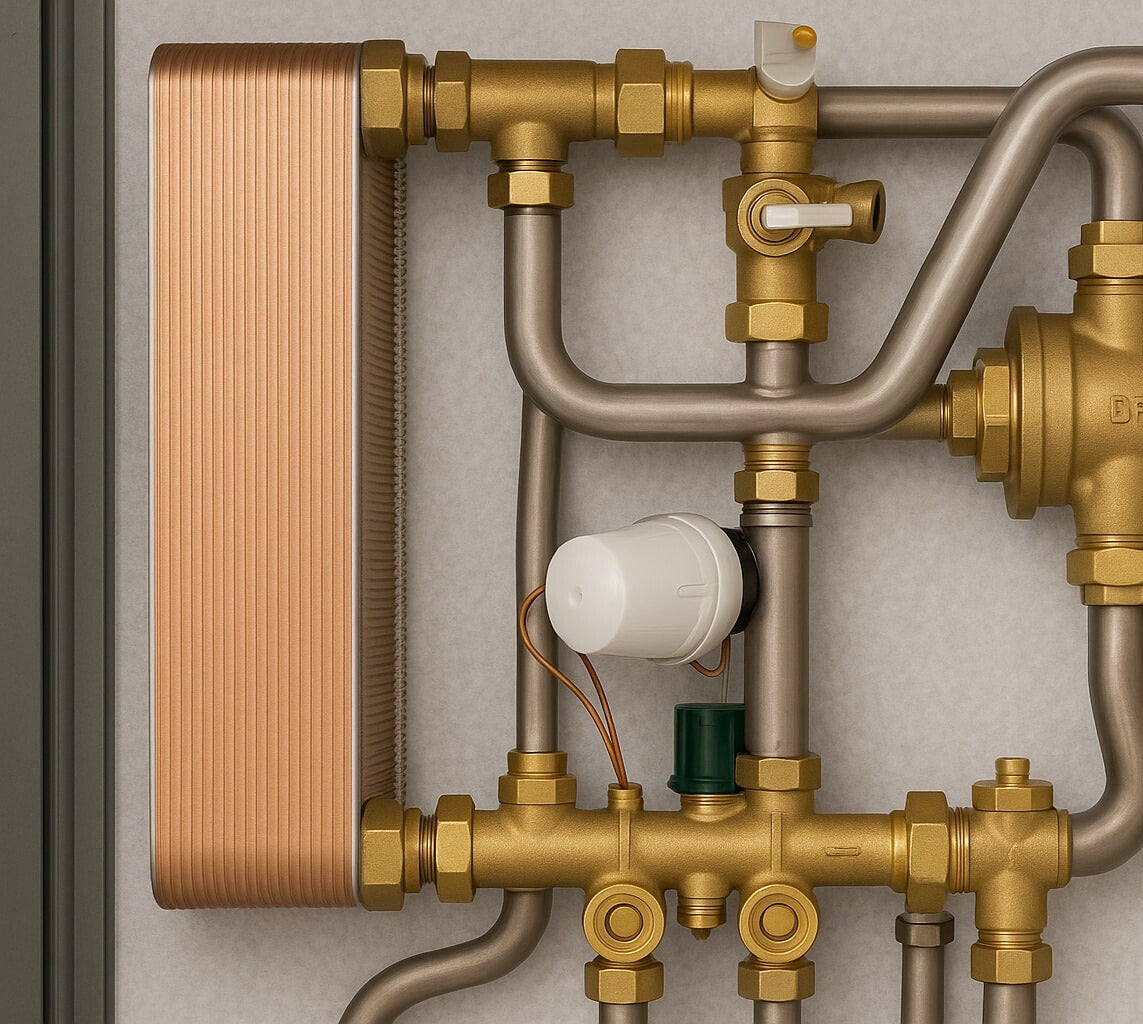

Wärmetauscher für Heizung
