Kompakte gelötete Plattenwärmetauscher kaufen (12–60 Platten)
Unsere kompakten, kupfergelöteten Plattenwärmetauscher der B3-12 Reihe bieten 12–60 Platten, hohe Leistung auf kleinstem Raum und eignen sich ideal für Heizung, Wärmepumpen, Solar und Trinkwarmwasser. Hier finden Sie alle Modelle dieser Baugröße im direkten Vergleich.
-

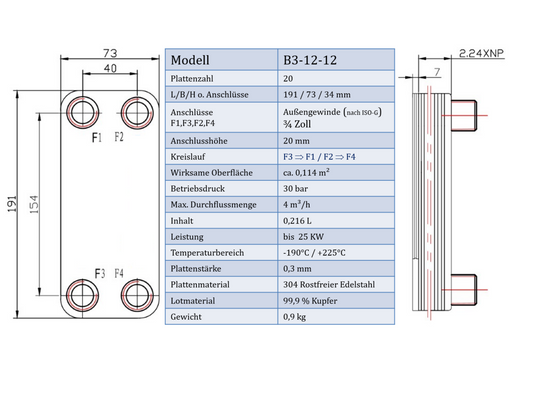

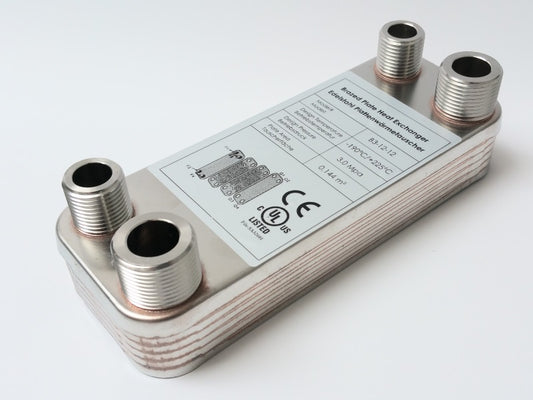

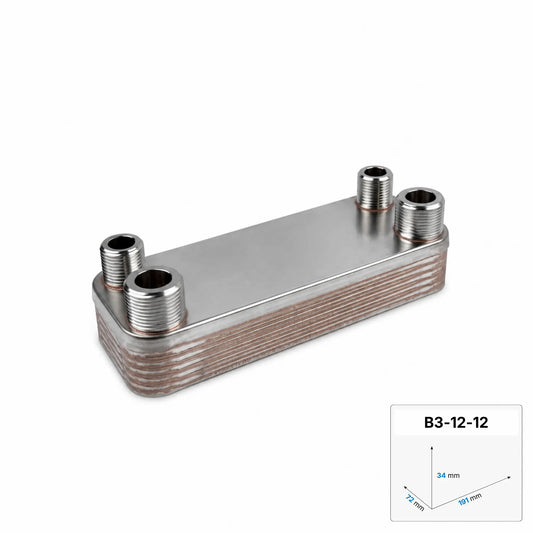

Plattenwärmerauscher B3-12-12 - Edelstahl
Normaler Preis €39,00 EURNormaler PreisGrundpreis pro -

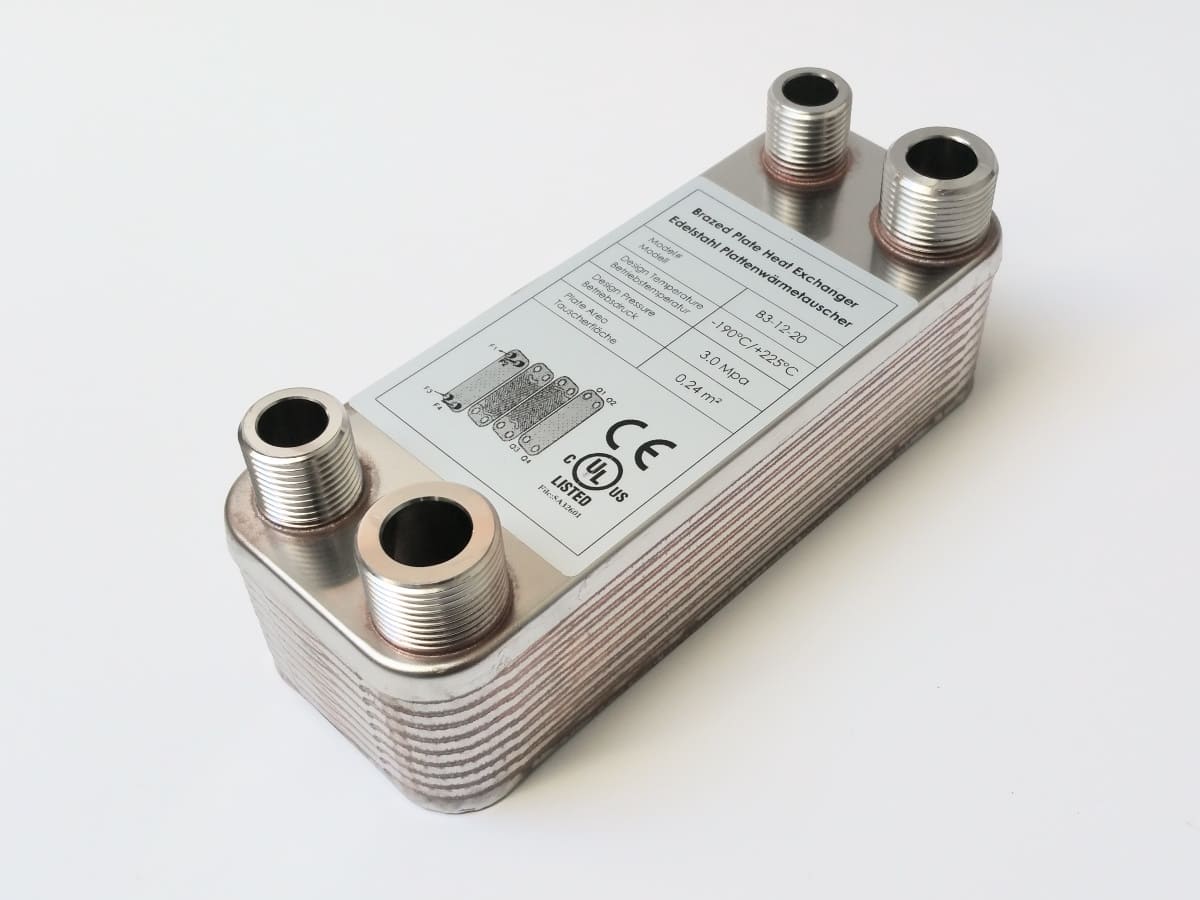

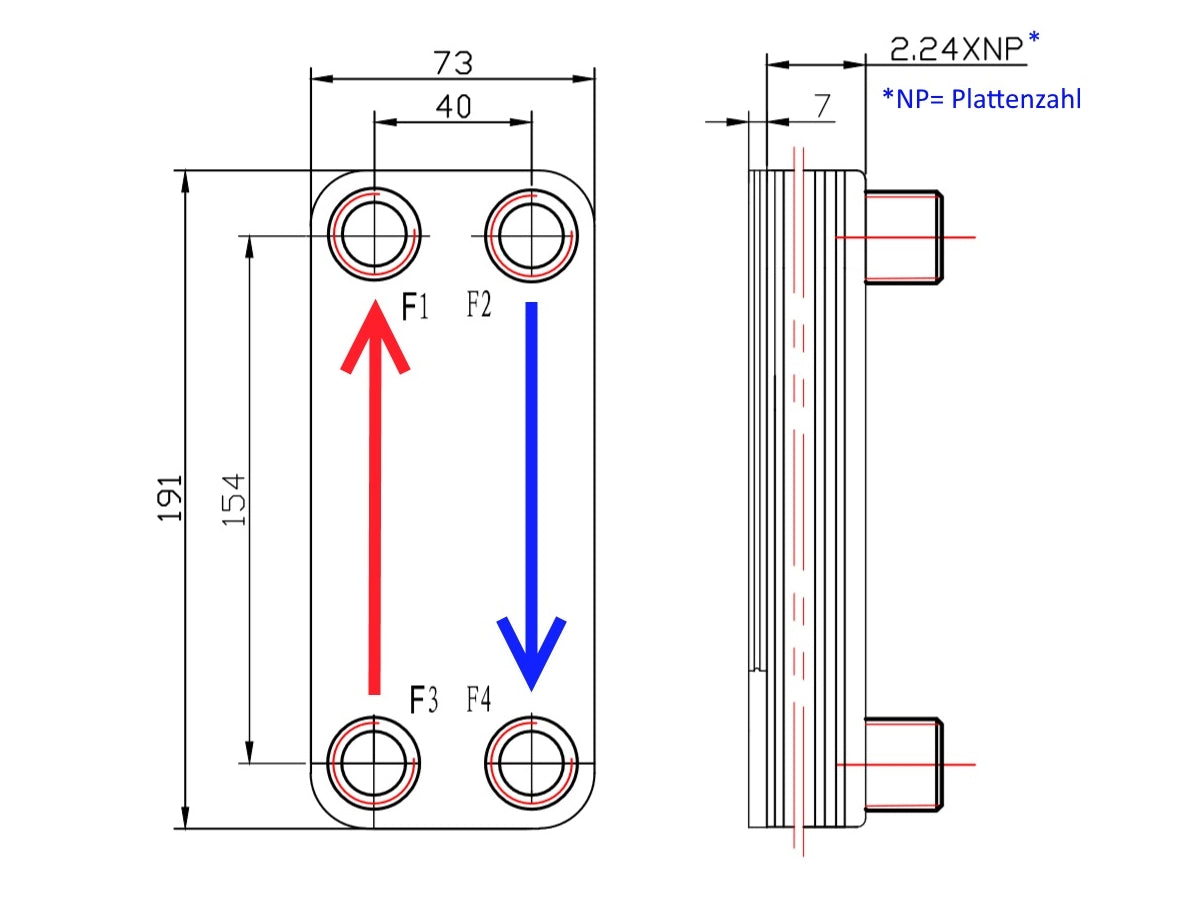

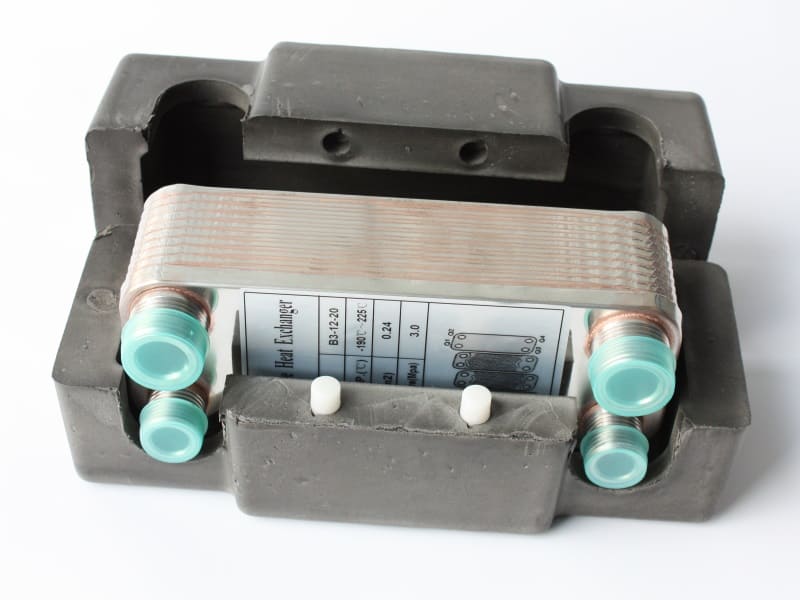

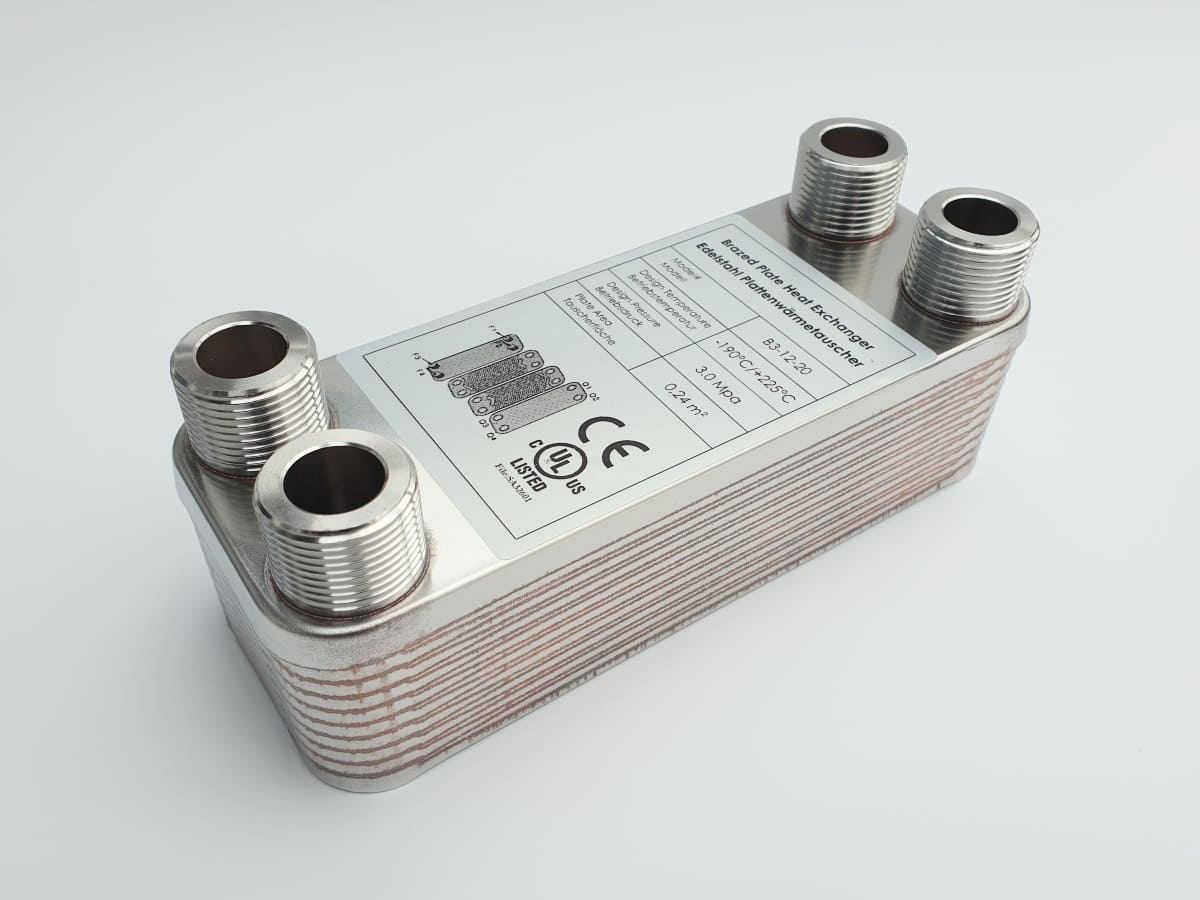

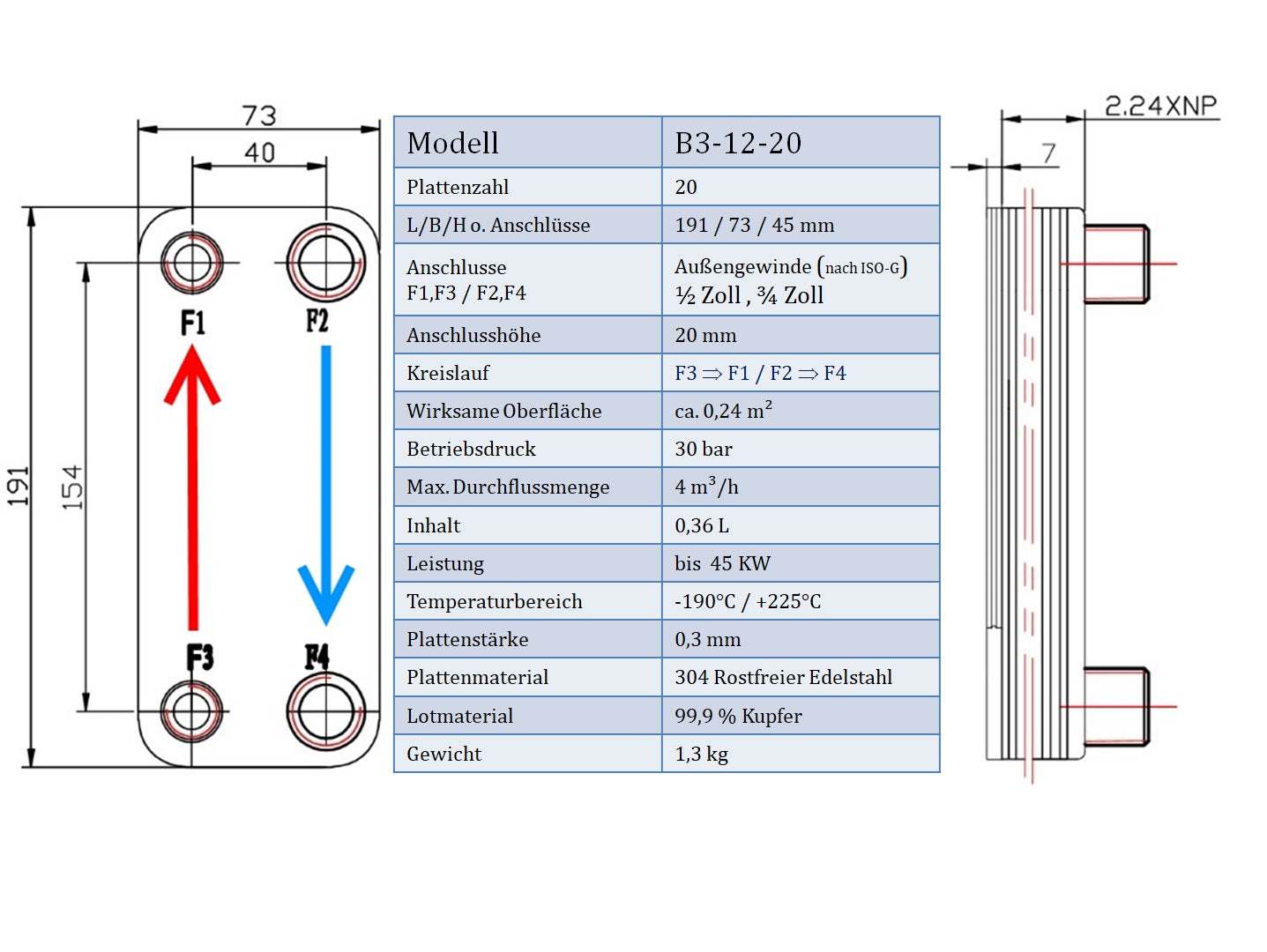

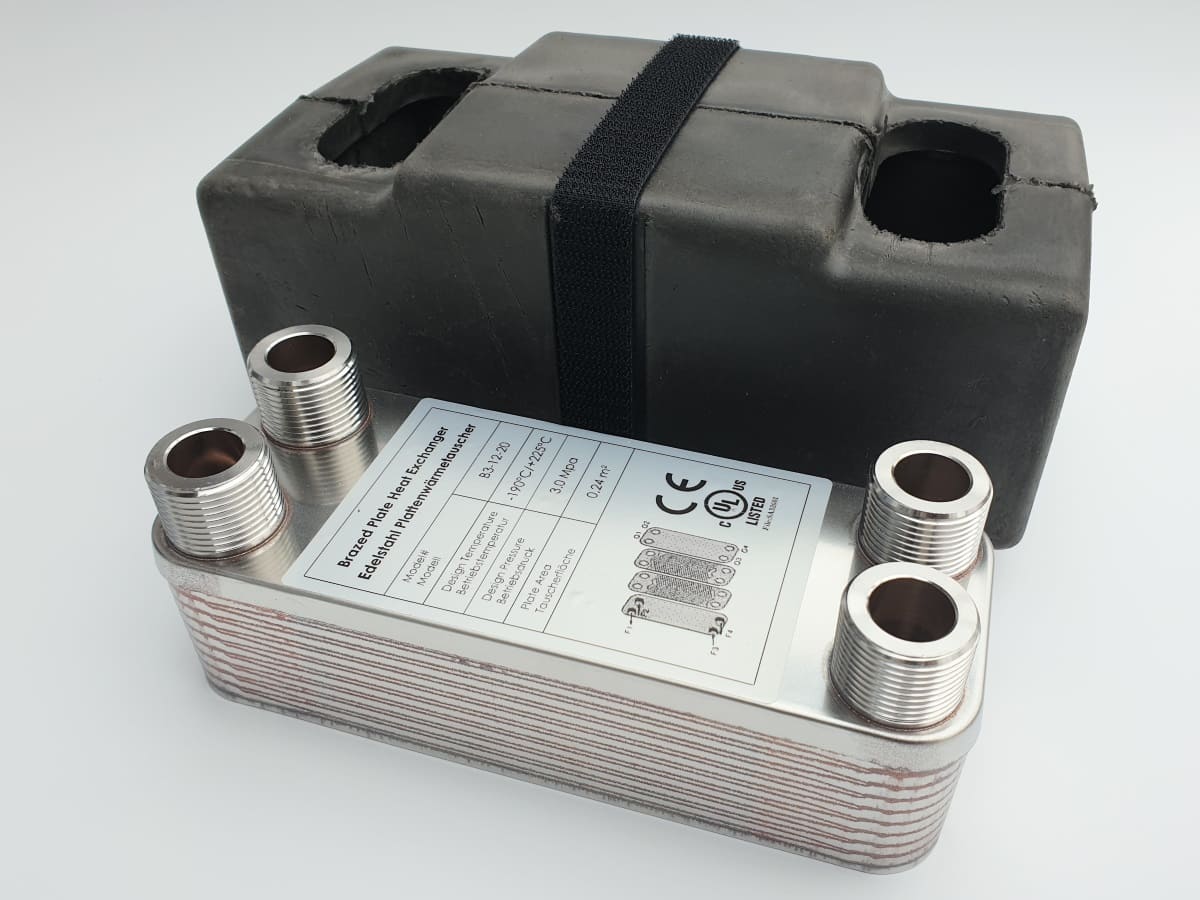

Edelstahl Plattenwärmerauscher B3-12-20 - 0,24 m², 55 kW
Normaler Preis €49,00 EURNormaler PreisGrundpreis pro -

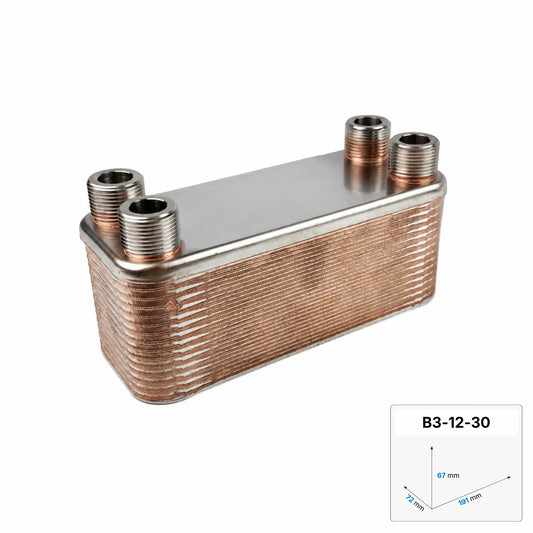

Edelstahl Plattenwärmetauscher B3-12-30 - 0,36 m², 65 kW
Normaler Preis €59,00 EURNormaler PreisGrundpreis pro -

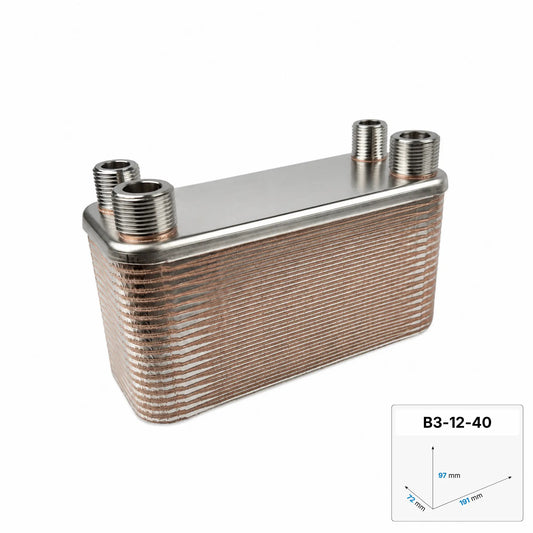

Edelstahl Plattenwärmetauscher B3-12-40 - 0,48 m², 75 kW
Normaler Preis €69,00 EURNormaler PreisGrundpreis pro -
Edelstahl Plattenwärmetauscher B3-12-50 - 0,60 m², 90 kW
Normaler Preis €79,00 EURNormaler PreisGrundpreis pro -

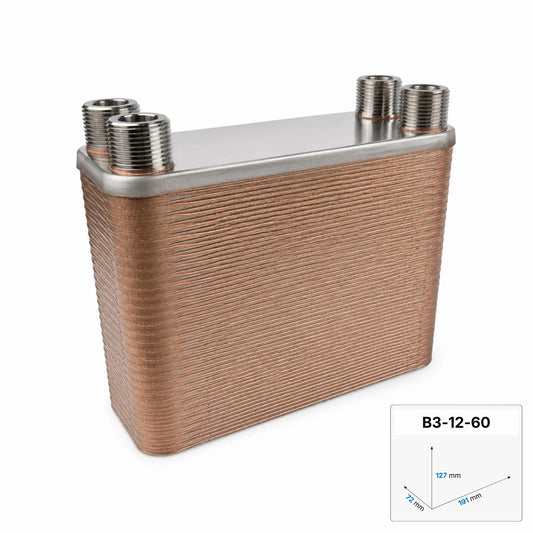

Edelstahl Plattenwärmetauscher B3-12-60 - 0,72 m², 130 kW
Normaler Preis €99,00 EURNormaler PreisGrundpreis pro
Kompakter Plattenwärmetauscher für Heizung, Wärmepumpe und Solar
Die B3-12 Serie ist die platzsparendste Baugröße unserer gelöteten Plattenwärmetauscher und wurde speziell für Anwendungen entwickelt, in denen hohe Leistung bei minimaler Einbaugröße gefragt ist. Mit Leistungen von 25 bis 130 kW decken die Modelle ein breites Einsatzspektrum ab – von kleinen Wärmepumpen über Heizkreistrennung bis zur Trinkwassererwärmung. Dank flexibler Anschlussvarianten von ½“ bis ¾“ lassen sich die Geräte problemlos in nahezu jedes System integrieren.
Vorteile der B3-12 Serie
✅ Hohe Leistung trotz kompakter Maße
✅ Edelstahl-Konstruktion für Langlebigkeit
✅ Einfache Montage
✅ Ideal für kleine und mittlere Heizleistungen
✅ Besonders flexibel dank verschiedener Anschlussgrößen
Technik-Info B3-12 Reihe
 B3-12-12 38,00€ |
 B3-12-20 49,00€ |
 B3-12-30 59,00€ |
 B3-12-40 69,00€ |
 B3-12-50 79,00€ |
 B3-12-60 99,00€ |
|
| Plattenanzahl | 12 | 20 | 30 | 40 | 50 | 60 |
| Max. Flussmenge |
max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h |
| Leistung max. | 25 kW | 45 kW | 65 kW | 80 kW | 90 kW | 130 kW |
| Maße (L/B/H) | L: 191mm B: 73mm H: 34mm |
L: 191mm B: 73mm H: 52mm |
L: 191mm B: 73mm H: 67mm |
L: 191mm B: 73mm H: 97mm |
L: 191mm B: 73mm H: 112mm |
L: 191mm B: 73mm H: 127mm |

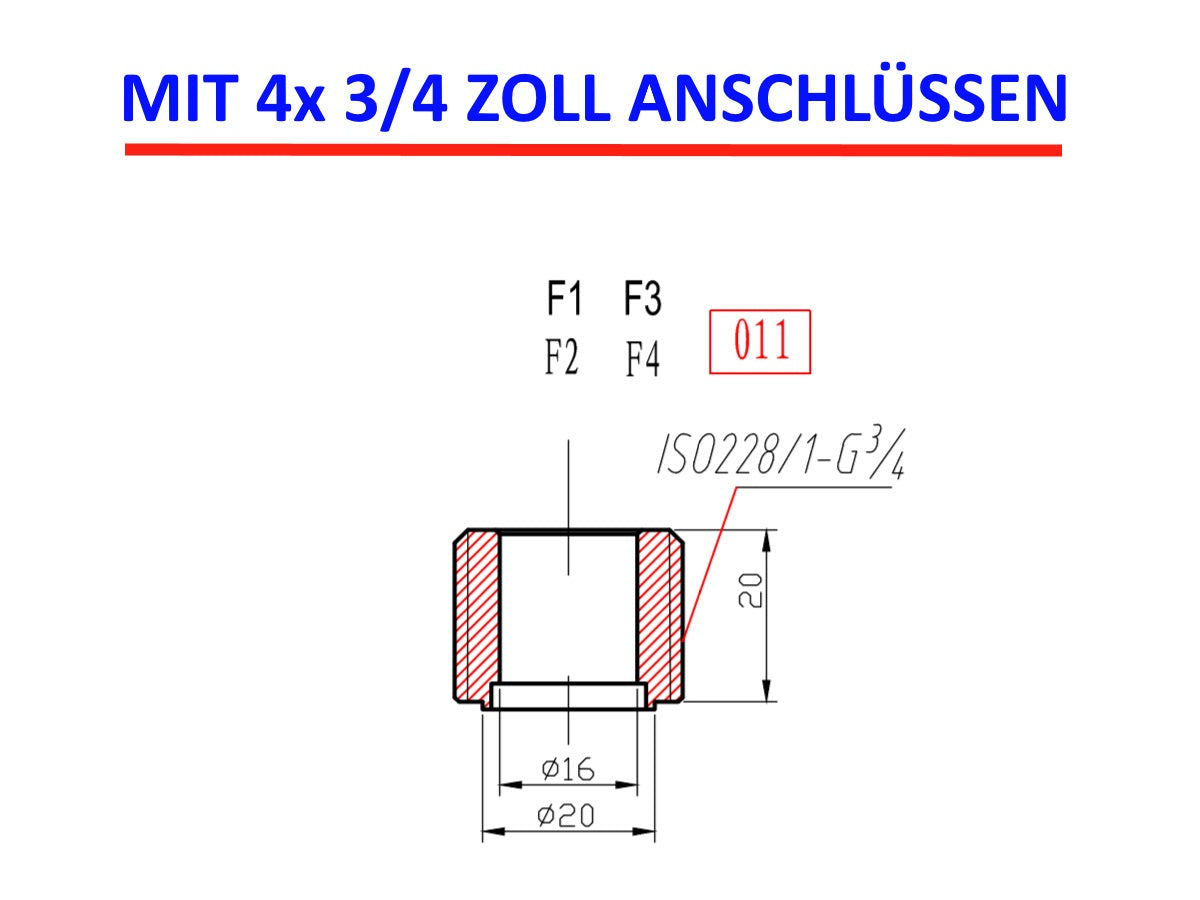

| Anschlüsse | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll |
| Inhalt | 0,216 L | 0,36 L | 0,54 L | 0,70 L | 0,90 L | 1,08 L |
| Wirksame Oberfläche | 0,114 m² | 0,24 m² | 0,36 m² | 0,48 m² | 0,60 m² | 0,80 m² |
| Gewicht | 0,9 kg | 1,3 kg | 1,7 kg | 2,1 kg | 2,6 kg | 3,1 kg |
 B3-23-20 99,00€ |
 B3-23-30 129,00€ |
 B3-23-40 159,00€ |
 B3-23-50 179,00€ |
|
| Plattenanzahl | 20 | 30 | 40 | 50 |
| Max. Flussmenge |
max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h |
| Leistung max. | 90 kW | 135 kW | 180 kW | 225 KW |
| Maße (L/B/H) | L: 315mm B: 73mm H: 52mm |
L: 315mm B: 73mm H: 74mm |
L: 315mm B: 73mm H: 96mm |
L: 315mm B: 73mm H: 119mm |
| Anschlüsse | 4x3/4 Zoll" Zoll | 4x3/4 Zoll" Zoll | 4x3/4 Zoll" Zoll | 4x3/4 Zoll" Zoll |
| Inhalt | 0,80 L | 1,20 L | 1,60 L | 2,00 L |
| Wirksame Oberfläche |
0,46 m² | 0,69 m² | 0,92 m² | 1,15 m² |
| Gewicht | 2,2 kg | 2,8 kg | 3,5 kg | 4,2 Kg |
 B3-32-20 169,00€ |
 B3-32-30 189,00€ |
 B3-32-40 229,00€ |
 B3-32-50 269,00€ |
|
| Plattenanzahl | 20 | 30 | 40 | 50 |
| Max. Flussmenge |
max. 12 m³/h | max. 12 m³/h | max. 12 m³/h | max. 12 m³/h |
| Leistung max. | 125 kW | 175 kW | 230 kW | 285 kW |
| Maße (L/B/H) | L: 286mm B: 116mm H: 52mm |
L: 286mm B: 116mm H: 74mm |
L: 286mm B: 116mm H: 97mm |
L: 286mm B: 116mm H: 119mm |
| Anschlüsse | 1" Zoll | 1" Zoll | 1" Zoll | 1" Zoll |
| Inhalt | 1,00 L | 1,50 L | 2,00 L | 2,50 L |
| Wirksame Oberfläche |
0,64 m² | 0,96 m² | 1,28 m² | 1,60 m² |
| Gewicht | 3,2 kg | 4,8 kg | 6,2 kg | 7,6 kg |
Kostenloser Versand
100% Edelstahl
Profis seit 2007
Einsatzbereiche B3-12 Plattenwärmetauscher
Die B3-12 Reihe eignet sich optimal für:
✅ Wärmepumpen – für effiziente Wärmeübertragung zwischen Heiz- und Kältekreis, besonders bei kleinen bis mittleren Anlagen.
✅ Solarthermie – ideal zur Trennung von Solarkreislauf und Heizsystem, um Korrosion und Verschmutzungen zu vermeiden.
✅ Heizungsanlagen – als hydraulische Weiche oder zur Heizkreistrennung in Wohn- und Gewerbegebäuden.
✅ Trinkwassererwärmung – für Brauchwassererwärmung mit hoher Wärmeübertragungsrate.
Mit ihrer kompakten Baugröße sind die Modelle besonders beliebt in engen Technikräumen, Wärmepumpen-Nachrüstungen und kleinen gewerblichen Anlagen.
Fragen & Antworten
Die B3-12 Serie ist mit flexiblen Anschlussgrößen ausgestattet,2x½ und 2x¾oder 4x¾ Zoll. So lassen sich die Wärmetauscher problemlos in bestehende Anlagen integrieren – egal ob im privaten oder industriellen Bereich.
Die B3-12 Serie eignet sich für Wasser, Wasser-Glykol-Gemische und andere Medien der Fluidenklasse 2.Salzhaltige oder stark korrosive Medien wie Salzwasser sind nicht geeignet, da sie die Kupferlötungen angreifen
Die wirksame Oberfläche ist die Fläche im Wärmetauscher, an der Wärme zwischen den Medien übertragen wird.Je größer sie ist, desto höher die Leistung.Bei der B3-12 Serie liegt sie je nach Modell zwischen0,114 m² und 0,80 m²
Ja, viele Plattenwärmetauscher lassen sich an individuelle Anforderungen anpassen. Dazu gehören zum Beispiel spezielle Zwischenwände für getrennte Kreisläufe, zusätzliche Anschlüsse oder besondere Materialien. Falls du spezielle Wünsche hast, sprich uns gerne an – wir prüfen die Machbarkeit und erstellen ein passendes Angebot.
Auswahlhilfe – welches B3-12 Modell passt zu meinem System?
Die passende Größe richtet sich vor allem nach:
- der benötigten kW-Leistung
- der Plattenanzahl (je mehr Platten, desto größere Übertragungsfläche)
- dem verwendeten Medium (Wasser, Glykolgemisch usw.)
- vorhandener Anschlussgröße (½“, ¾“)
Für kleinere Heizkreise reichen 12–20 Platten aus, während 40–60 Platten für höhere Leistungen oder große Temperaturhübe geeignet sind. Gerne beraten wir Sie bei der Auswahl.
Unterschiede zu B3-23 und B3-32
Die B3-12 Reihe ist die kompakte Einsteigerklasse unserer Plattenwärmetauscher. Im Vergleich zur größeren B3-23 Serie verfügt sie über eine deutlich kleinere wirksame Oberfläche und ist daher optimal für kleinere Leistungsbereiche bis ca. 130 kW geeignet. Die B3-32 Reihe bietet eine breitere Bauform, größere Oberfläche und höhere Durchflussmengen bis 12 m³/h – ideal für große Wärmepumpen, Fernwärme und industrielle Prozesse.
