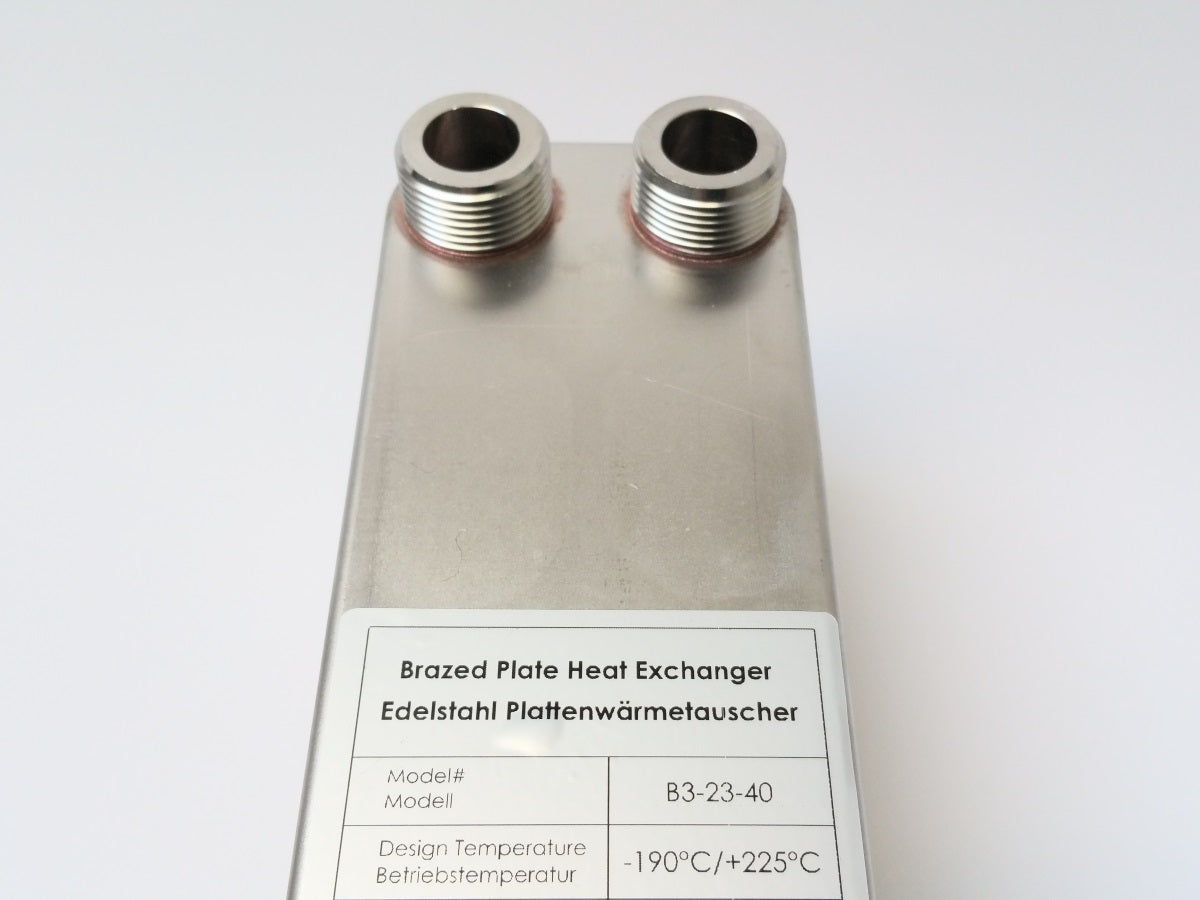

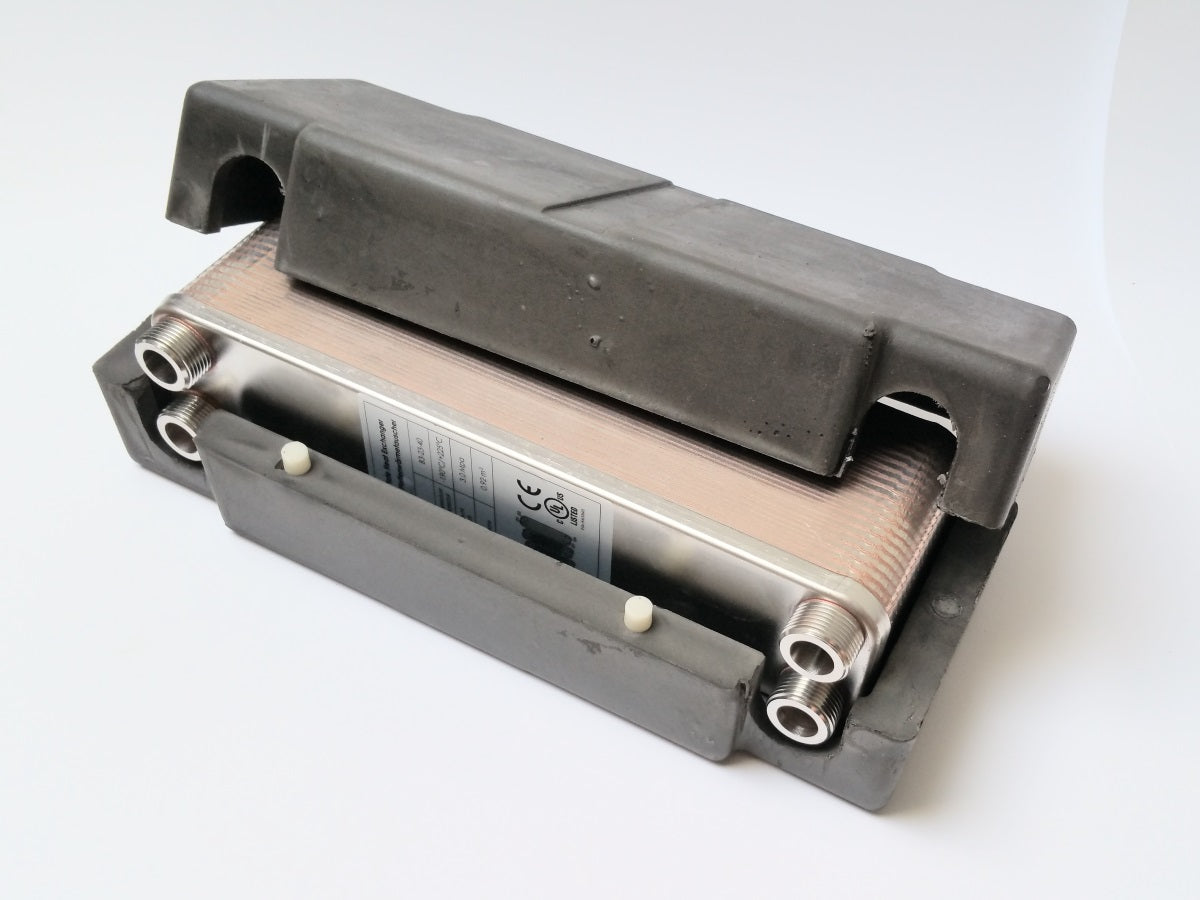

B3-23er Serie – bis 225 kW Leistung
Vorteile der B3-23 Serie
✅ Hohe Leistung bis 225 kW
✅ Wirksame Oberfläche bis 1,15 m²
✅ Edelstahlplatten & Kupferlötung
✅ Optimal für Wärmepumpen und industrielle Prozesswärme
Technik-Info B3-23 Reihe
 B3-23-20 99,00€ |
 B3-23-30 129,00€ |
 B3-23-40 159,00€ |
 B3-23-50 179,00€ |
|
| Plattenanzahl | 20 | 30 | 40 | 50 |
| Max. Flussmenge |
max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h |
| Leistung max. | 90 kW | 135 kW | 180 kW | 225 KW |
| Maße (L/B/H) | L: 315mm B: 73mm H: 52mm |
L: 315mm B: 73mm H: 74mm |
L: 315mm B: 73mm H: 96mm |
L: 315mm B: 73mm H: 119mm |
| Anschlüsse | 4x3/4 Zoll" Zoll | 4x3/4 Zoll" Zoll | 4x3/4 Zoll" Zoll | 4x3/4 Zoll" Zoll |
| Inhalt | 0,80 L | 1,20 L | 1,60 L | 2,00 L |
| Wirksame Oberfläche |
0,46 m² | 0,69 m² | 0,92 m² | 1,15 m² |
| Gewicht | 2,2 kg | 2,8 kg | 3,5 kg | 4,2 Kg |
 B3-32-20 169,00€ |
 B3-32-30 189,00€ |
 B3-32-40 229,00€ |
 B3-32-50 269,00€ |
|
| Plattenanzahl | 20 | 30 | 40 | 50 |
| Max. Flussmenge |
max. 12 m³/h | max. 12 m³/h | max. 12 m³/h | max. 12 m³/h |
| Leistung max. | 125 kW | 175 kW | 230 kW | 285 kW |
| Maße (L/B/H) | L: 286mm B: 116mm H: 52mm |
L: 286mm B: 116mm H: 74mm |
L: 286mm B: 116mm H: 97mm |
L: 286mm B: 116mm H: 119mm |
| Anschlüsse | 1" Zoll | 1" Zoll | 1" Zoll | 1" Zoll |
| Inhalt | 1,00 L | 1,50 L | 2,00 L | 2,50 L |
| Wirksame Oberfläche |
0,64 m² | 0,96 m² | 1,28 m² | 1,60 m² |
| Gewicht | 3,2 kg | 4,8 kg | 6,2 kg | 7,6 kg |
 B3-12-12 38,00€ |
 B3-12-20 49,00€ |
 B3-12-30 59,00€ |
 B3-12-40 69,00€ |
 B3-12-50 79,00€ |
 B3-12-60 99,00€ |
|
| Plattenanzahl | 12 | 20 | 30 | 40 | 50 | 60 |
| Max. Flussmenge |
max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h | max. 4 m³/h |
| Leistung max. | 25 kW | 45 kW | 65 kW | 80 kW | 90 kW | 130 kW |
| Maße (L/B/H) | L: 191mm B: 73mm H: 34mm |
L: 191mm B: 73mm H: 52mm |
L: 191mm B: 73mm H: 67mm |
L: 191mm B: 73mm H: 97mm |
L: 191mm B: 73mm H: 112mm |
L: 191mm B: 73mm H: 127mm |
| Anschlüsse | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll | 2x1/2" & 2x3/4" oder 4x3/4" Zoll |
| Inhalt | 0,216 L | 0,36 L | 0,54 L | 0,70 L | 0,90 L | 1,08 L |
| Wirksame Oberfläche | 0,114 m² | 0,24 m² | 0,36 m² | 0,48 m² | 0,60 m² | 0,80 m² |
| Gewicht | 0,9 kg | 1,3 kg | 1,7 kg | 2,1 kg | 2,6 kg | 3,1 kg |
Kostenloser Versand
100% Edelstahl
Profis seit 2007
Beliebtester Wärmetauscher der Reihe
-
bis 180 KW
Einsatzbereiche B3-23 Plattenwärmetauscher
✅ Größere Wärmepumpen Anlagen – für effiziente Wärmeübertragung in Mehrfamilienhäusern, Gewerbe- oder Industrieanlagen mit höherem Leistungsbedarf.
✅ Prozesswärme in der Industrie –
Ideal für Maschinenkühlung, Wärmerückgewinnung und Produktionsprozesse mit hohen Temperaturen und Durchflussraten.
✅ Große Heizungsanlagen– als hydraulische Weiche oder zur Heizkreistrennung in großen Wohn- und Gewerbeobjekten sowie Nahwärmenetzen.
✅ Kälte- und Klimaanlagen – für leistungsstarke Kühlung in gewerblichen oder industriellen Anwendungen, bei denen hohe Wärmeströme abgeführt werden müssen.
Einsatz der B3-23 Serie in industriellen Prozessen
Die B3-23 Plattenwärmetauscher eignen sich hervorragend für industrielle Anwendungen, bei denen hohe Leistungen gefragt sind. Typische Einsatzbereiche sind Maschinenkühlungen, Wärmerückgewinnung oder Prozesswärme in Produktionsanlagen. Dank der kompakten Bauweise lassen sie sich auch in beengte Räume integrieren, ohne auf Leistung zu verzichten. Mit Leistungen bis 225 kW bieten sie eine zuverlässige Lösung für Prozesse, die konstante Temperaturen und hohe Energieeffizienz erfordern.
Vergleich B3-23 vs. B3-12 Serie
Im Vergleich zur B3-12 Serie bietet die B3-23 Serie deutlich höhere Leistungen von bis zu 225 kW statt maximal 130 kW. Sie verfügt über größere wirksame Oberflächen (bis 1,15m²) und eignet sich dadurch ideal für mittelgroße bis große Anlagen in Industrie, Gewerbe oder Mehrfamilienhäusern. Wer mehr Durchfluss oder höhere Wärmeströme benötigt, sollte zur B3-23 greifen. Für kleinere Anwendungen ist hingegen die B3-12 oft ausreichend.
Wärmetauscher für große Wärmepumpen
Die B3-23 Serie ist optimal für größere Wärmepumpenanlagen geeignet, die hohe Wärmeleistungen erfordern. Gerade bei Mehrfamilienhäusern, Gewerbebauten oder industriellen Prozessen sorgen die Wärmetauscher dieser Serie für effizienten Energieaustausch zwischen Heiz- und Kältekreis. Mit Leistungen bis 225 kW decken sie Bereiche ab, die mit kleineren Modellen wie der B3-12 Serie nicht mehr wirtschaftlich zu realisieren sind.
Medien und Flüssigkeiten im B3-23 Wärmetauscher
Die B3-23 Plattenwärmetauscher sind vielseitig einsetzbar und für Wasser, Wasser-Glykol-Gemische sowie andere Medien der Fluidenklasse 2 geeignet. Damit decken sie zahlreiche Anwendungen in Heizung, Kühlung und industriellen Prozessen ab. Salzhaltige Medien wie Salzwasser sollten jedoch vermieden werden, da diese die Kupferlötungen angreifen können. Für spezielle Anforderungen stehen wir gerne beratend zur Seite, um die richtige Lösung zu finden.
